Sinuslineal aus hochwertigem Qualitätsstahl zum Prüfen und Einstellen von Winkeln in vertikaler und horizontaler Lage

Sinuslineale von MMO Messmittelonline Meswerkzeuge.

Lehrwerkzeug, Sinus-Winkel-Einstellgerät, Richtmittel

Das Sinuslineal ist ein Prüf- und Fertigungsmittel aus hochwertigem Qualitätsstahl geeignet zum Prüfen und Einstellen von Winkeln in vertikaler und horizontaler Lage. Das Einstellen der Winkel erfolgt nach dem Sinusprinzip mit Endmaßen. Mit dem Sinuslineal kann man Winkel bis auf 3" (Bogensekunden) ermitteln. Auf dem Kegel der auf dem Lineal liegt werden zwei Messuhren angebracht mit dem ein Höhenunterschied und somit ein unkorrekter Winkel erkannt werden kann. Auf der rechten Seite wird das Sinuslineal mit Parallel-Endmaßen unterbaut und man erhält den gewünschten Winkel zwischen der oberen Fläche des zu prüfenden Winkels und dem Untergrund auf dem das Lineal steht. Ebener Untergrund Wichtig Als Untergrund eignet sich hierfür eine Granitplatte als Messplatte. Wie hoch die Parallel-Endmasse unter dem Sinuslineal sein müssen, berechnet man unter Zuhilfenahme der Sinusfunktion. Sinuslineale haben meistens eine Länge von 100 mm oder 200 mm, so ist die Berechnung einfacher. Das Sinus-Winkel-Einstellgerät besteht aus hochwertigem Qualitätsstahl mit gehärteten Verschleißteilen. Der Einstellbereich beträgt 0-60 Grad. Einsetzbar auf Bearbeitungsmaschinen in der Montage bzw. zur Kontrolle.
Sinuslineal für Winkelbezugsebene
  • Sinuslineal zur Winkelbestimmmung
  • mit Tabelle
  • ganz gehärtet
  • 100/200mm Auflageabstand wählbar
  • Einstellbereich 0-60°
  • Parallelität 2,5µm
Größe:
99,99 EUR
inkl. 19% MwSt. zzgl. Versand
Sinuslineal mit Klemmbügel
  • Geradheit und Parallelität 5µm
  • hochwertiger Legierungstahl, gehärtet
  • Klemmbügel
  • 127mm Rollen Mittelpunkt Abstand
  • Prismenführung für Wellen bis 1"


129,99 EUR
inkl. 19% MwSt. zzgl. Versand

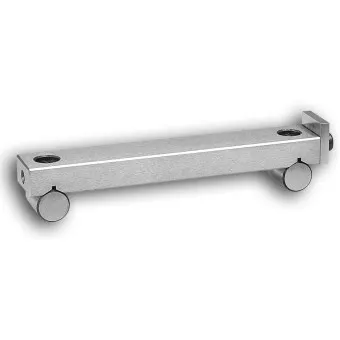

Sinuslineal 150x25mm
  • hochwertiger Qualitätssstahl
  • L=150mm, B=25mm
  • Mittenabstand 127mm +/- 0,004mm
  • Geradheit und Parallelität 5µm
  • montiert auf 2 Rollen
87,99 EUR
inkl. 19% MwSt. zzgl. Versand

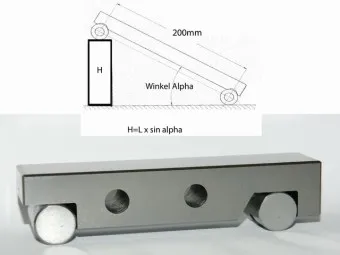

Sinuslineal zur Winkelprüfung
  • Sinuslineal zur Winkelbestimmmung
  • Geradheit und Parallelität 5µm
  • gehärtet hochwertiger Legierungstahl
  • 30mm Breite
  • 200mm Rollen Mittelpunkt Abstand
  • mit Gewinde für Anschlag auf einer Stirnseite
179,99 EUR
inkl. 19% MwSt. zzgl. Versand
1 bis 4 (von insgesamt 4)
