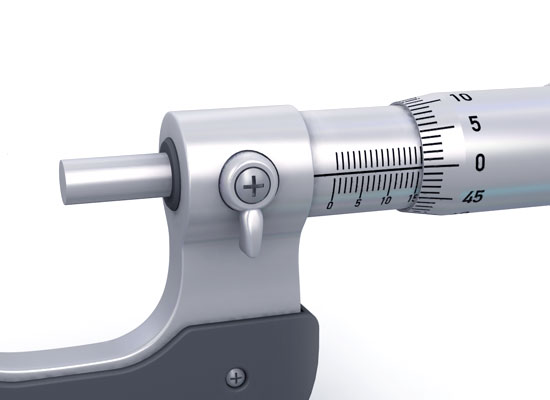

Messtrommel und Messhülse vergrößert

Hier sieht man den Ablesebereich noch genauer.
Er besteht aus der Messtrommel und der Messhülse.
Die Messhülse ist drehbar. Die Skaleneinteilung auf der Trommel/Messhülse ist bei hochwertigen Messschrauben gelasert und daher sehr kontrastreich und gut abzulesen.

Aufbau der Messschraube / Sonderformen

Ausserdem ist auf der Abbildung auch der Klemmhebel, ein Teil der Handwärme-Isolierung sowie der Spindel zu sehen. die Messspindel ist normaler Weise 6,5mm im Durchmesser und dreht sich mit. Messmittelonline führt aber auch Sondermessschrauben mit nichtdrehender Spindel. Diese speziellen Bügelmessschrauben oder Mikrometer haben den Vorteil, das sie auch für Messungen an empfindlichen Prüfstücke eingesetzt werden können. Gerade an weichem Prüfmittel wie Gummi oder Folie aber auch an kratzempfindlichen Werkstoffen wie Glas eigenet sich eine nichtdrehende Spindel / Messflächen.

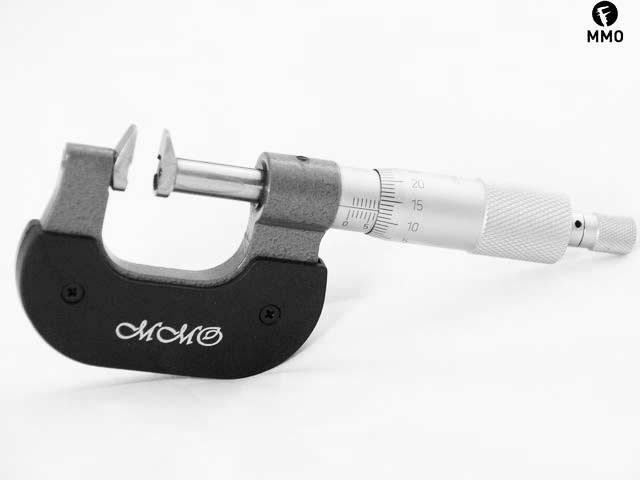

Auch unseren Analogen Messschrauben mit Messschnäbel, (für besonders schwer zugängige Messungen an Zahnrädern oder Stanzteilen) besitzen eine nichtdrehende Spindel.
