Parallelunterlage im Satz zum Angleichen und Justieren zu bearbeitender Werkstücke vermeiden Sie zulange Aufspannzeiten.

Ähnlich wie der Parallelanschlag, wird die Parallelunterlage auf kleinen bis mittleren Maschinen verwendet. Im Unterschied zum Parallelanschlag kann mit dieser Unterlage aus Stahl die jeweilige Höhe der Werkstücke angeglichen werden. Unterlegstücke bei den unterschiedlichsten Bearbeitungsvorgängen eingesetzt. Dazu wird einfach die passende Höhe ausgemessen und aus dem Parallelunterlagensatz entnommen. Parallelunterlagen im Satz geeignet zum Angleichen und Justieren zu bearbeitender Werkstücke, so Vermeiden Sie zulange Aufspannzeiten und es führt zur Reduzierung Ihrer Werkstückkosten. Unser Tipp: Verwenden Sie zusätzlich Endmaße aus Stahl (2.Kategorie links).

Um ein möglichst breites Angebot dieser Anschläge zu erreichen, bieten wir Parallelunterlagen in verschiedenen Sätzen an. Die Spannelemente sind aus hochwertigem nicht rostenden Werkzeugstahl gefertigt also sehr robust. Diese feinst geschliffenen parallelen Unterlegstücke sind in unterschiedlichen Größen gefertigt und meistens mit europäischer Maßeinteilung in mm. Aber auch mit amerikanischer inch/Zoll Einteilung sind einige "Abstandshalter" verfügbar. Die Parallelunterlage ist gehärtet und paarweise geschliffen (in der Höhe paarweise nach Paartoleranz IT5). Damit wird eine gleiche Höhe der Anschläge erreicht.

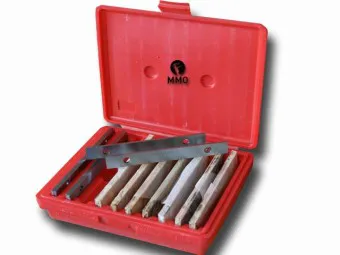

Parallelunterlagen für Spannvorrichtungen
  • Spezialstahl
  • paarweise fein geschliffen und gehärtet
  • Stärken 4,5,8 und 10mm - Längen von 100-160mm
  • wahlweise Sätze mit 6-14 Paar
  • DIN ISO 2768m Nennmaßtol. i.d.H. +/- 0,01mm
  • Holz-Etui
  • weitere Details zu den Querschnitten auf der Detailseite
Ausführung:
89,99 EUR
inkl. 19% MwSt. zzgl. Versand

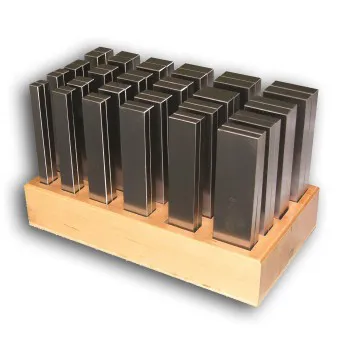

Parallelunterlagensatz mit unterschiedlichen Stärken.
  • paarweise fein geschliffen und gehärtet
  • DIN ISO 2768m Nennmaßtol. i.d.H. +/- 0,01mm
  • Stärken 2-6x100mm, 8-14x100mm, 8-14x125mm u. 8-14x150mm
  • DIN ISO2768m
  • Holzetui
Ausführung:
199,99 EUR
inkl. 19% MwSt. zzgl. Versand

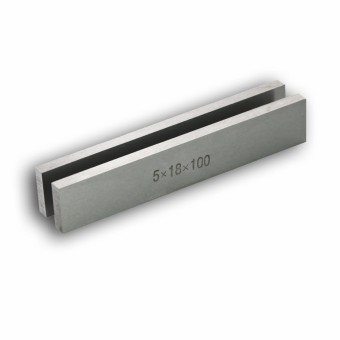

Parallelunterlage 100mm
  • Spezialstahl paarweise fein geschliffen
  • gehärtet
  • Länge 100mm
  • Nennmaß wahlweise 2x5- 6x24mm
  • Nennmaßteoleranz in der Höhe +/- 0,01mm
Größe:
16,99 EUR
inkl. 19% MwSt. zzgl. Versand
Parallelunterlagen 125mm
  • Spezialstahl
  • Einzel-Paar
  • paarweise fein geschliffen und gehärtet
  • Nennmaß wahlweise 8x11 - 14x42mm (24 Paar)
  • Länge 125mm
  • Nennmaßteoleranz in der Höhe +/- 0,01mm
  • restliche Maße DIN ISO 2768m
Größe:
23,99 EUR
inkl. 19% MwSt. zzgl. Versand
Parallelunterlage 150mm
  • Einzel-Paare aus Spezialstahl
  • Länge 150mm
  • paarweise fein geschliffen und gehärtet
  • Nennmaß wahlweise 8x11 - 14x42mm
  • Nennmaßteoleranz in der Höhe +/- 0,01mm
  • restliche Maße DIN ISO 2768m
Größe:
27,99 EUR
inkl. 19% MwSt. zzgl. Versand
Parallelunterlagen in inch
  • Set aus 10 Paar Parallelunterlagen
  • Länge 6 inch
  • hochwertiger nicht rostender Werkzeugstahl
  • Parallelität im Paar 0,0002inch
  • Toleranz  +/- 0,0002 inch
  • Lieferung im Etui
52,98 EUR
inkl. 19% MwSt. zzgl. Versand
Parallelunterlagen Satz (20 Paar)
  • Spezialstahl
  • paarweise fein geschliffen und gehärtet
  • 20 Paar jeweils 100mm lang
  • 2-6mm Stärke
  • Parallelität 0,010mm
  • paarweise Toleranz ± 0,005mm
  • Lieferung im Holzetui
211,92 EUR
inkl. 19% MwSt. zzgl. Versand
Parallelunterlagen 9 Paar
  • Spezialstahl
  • paarweise fein geschliffen und gehärtet
  • Parallelität 0,005mm
  • paarweise Toleranz ± 0,005mm
  • Querschnitt 10/14/18/22/26/30/34/38/42mm
  • Holzetui
126,14 EUR
inkl. 19% MwSt. zzgl. Versand
Parallelunterlagen in den Stärken 10 mm
  • Spezialstahl
  • paarweise fein geschliffen und gehärtet
  • Parallelität 0,005 mm
  • paarweise Toleranz +/- 0,005mm
  • Querschnitt:
  • 14-16-18-20-22-24-26-28-30-32-35-40mm
  • Holzetui
149,99 EUR
inkl. 19% MwSt. zzgl. Versand
1 bis 9 (von insgesamt 13)
