Nulleinstellgerät zur Lagebestimmung von Werkstückflächen

Nulleinstellgerät mechanisch, zur Bestimmung des Referenzpunktes

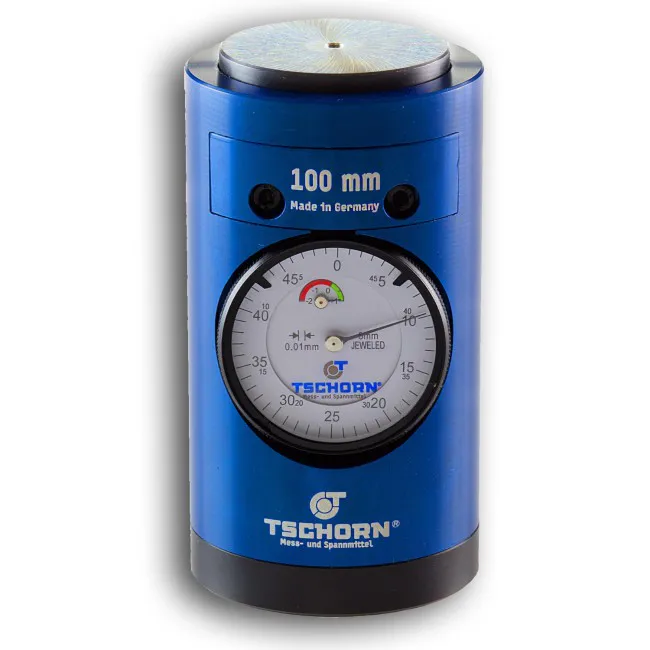

Das mechanisches Nulleinstellgerät Micro 100mm ist ein Einstellgerät das zur präzisen Lagebestimmung von Werkstückflächen und Werkzeuglängen in axialer Richtung ( Z-Achse) auf Werkzeugmaschinen wie zum Beispiel Fräs- und Drehmaschinen und zur Bestimmung des Referenzpunktes der Maschinenspindel eingesetzt werden kann.

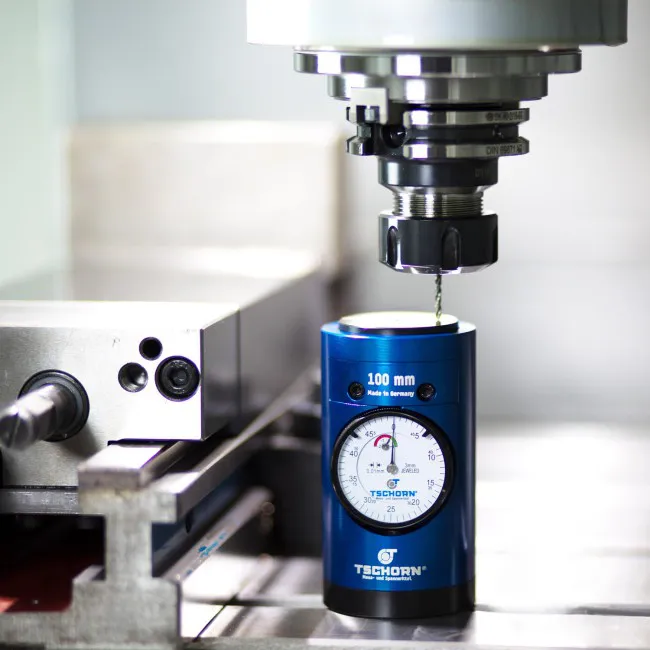

Man stellt den Nullsteller einfach auf das Werkstück und fährt dann vorsichtig mit stehendem Werkzeug auf das Nulleinstellgerät auf bis die beiden Zeiger der Messuhr auf Null stehen. Das Bezugsmaß von 100mm zum Werkstück ist dann erreicht. Der Nullsteller ist mit einem Sicherheitsfederweg ausgestattet so dass ein versehentliches Überfahren von max. 2mm dem Gerät keinen Schaden zufügt.
Messmittelonline stellt Ihnen das Nulleinstellgerät in 2 Ausführungen, Standard- Ausführung und mit einem eingebauten Magnet zur Auswahl. Die Ausführung mit Magnet eignet sich zur seitlichen Anbringung des Nullstellers. Zusätzlich können Sie auch eine Ersatzmessuhr für Nulleinstellgeräte bestellen. Rechts oben haben Sie die Möglichkeit die entsprechende Ausführung aus zu suchen.

• einfaches Einstellen des Nulleinstellgerätes wie folgt:
• Taster eindrücken
• kleiner Zeiger auf -2mm
• Skala großer Zeiger auf "0" drehen, das war´s
• Maße des Nulleinstellgerätes: Gehäuse- Durchmesser 54,5mm, Taster- Durchmesser 42mm

Die Lieferung erfolgt im Holzetui inklusive Seriennummer und Werkszertifikat.
