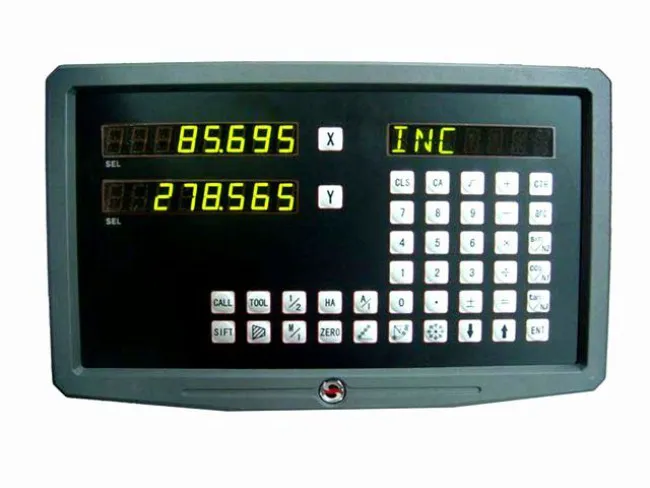

Positionsanzeige digital 2fach mit 200 Speicherplätzen geeignet für Glasmaßstäbe
Die digitale 2-fach Positionsanzeige wird in Verbindung mit einem Glasmaßstab vorwiegend im Maschinenbau eingesetzt. Geeignet für Drehmaschinen und Fräsmaschinen sowie Schleif-und Bohrmaschinen und anderen Messanwendungen mit hoher Auflösung.
Technische Details:
- Anschlusswert 85 bis 260 Volt
- Leistungsaufnahme 25 VA
- Arbeitstemperatur 0 bis 45 Grad
- Maße: Breite ca. 31,5cm, Höhe ca. 19,5cm
- Signalverarbeitung = 5V TTL Rechtecksignal, 90 Grad phasenverschoben
- Funktionsbeschreibung der Digitalanzeige: vollständige Taschenrechnerfunktion
- Winkel- und Bogenfunktion (Innen- und Außenbearbeitung von Rundungen)
- 200 Speicherplätze
- Werkzeugdurchmesserkompensation
- Umschaltung mm/Zoll
- Koordinatenwahl ABS/INC
- Mittenbestimmung
- Halbierung der Werte
- lineare Lochreihen
- Lochkreisbearbeitung
- lineare Fehlerkompensation
- punktuelle Fehlerkompensationsmöglichkeit
- Speicherfunktion bei Stromausfall wird der letzte angezeigte Weg gespeichert und nach dem Einschalten wieder angezeigt.
- Schlummerfunktion (wird bei ausgeschalteter Maschine verfahren, so werden diese Werte trotzdem gespeichert)
- Konusberechnungsprogramm
