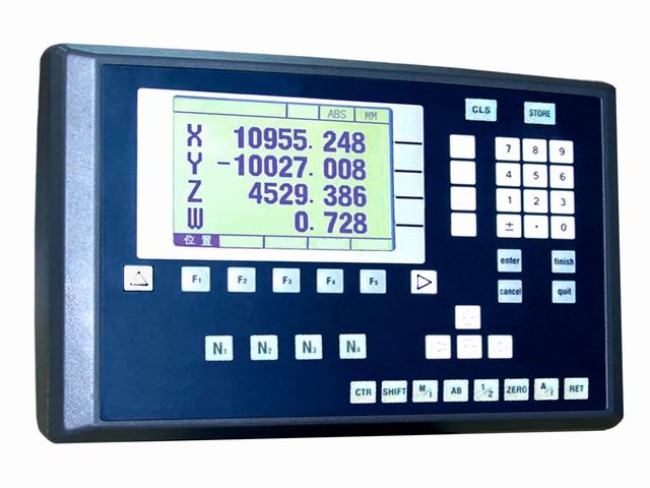

Positionsanzeige 4fach für Glasmaßstäbe

Digitale 4-fach Positionsanzeige, 85-260 Volt, 25VA, Breite 31,5cm, Höhe 19,5cm, 200 Speicherplätze, Speicher-und Schlummerfunktion

Die digitale 4-fach Positionsanzeige wird in Verbindung mit einem Glasmaßstab vorwiegend im Maschinenbau eingesetzt. Geeignet für Drehmaschinen und Fräsmaschinen sowie Schleif-und Bohrmaschinen und anderen Messanwendungen mit hoher Auflösung. Die Anzeige kann wahlweise in mm / inch oder Gradanzeige dezimal oder st/min/sek erfolgen. Durch die Speicherfunktion wird bei einem Stromausfall der letzte angezeigte Weg gespeichert und nach dem Einschalten wieder angezeigt. Die Schlummerfunktion wird bei ausgeschalteter Maschine verfahren, so werden diese Werte trotzdem gespeichert.
Technische Details:

• Anschlusswert 85 bis 260 Volt
• Leistungsaufnahme 25VA
• Arbeitstemperatur 0 bis 45 Grad
• Maße: BxH ca. 31,5x19,5cm
• Signalverarbeitung = 5V TTL Rechtecksignal, 90 Grad phasenverschoben
• Funktionsbeschreibung der Digitalanzeige: vollständige Taschenrechnerfunktion
• Winkel- und Bogenfunktion (Innen- und Außenbearbeitung von Rundungen)
• 200 Speicherplätze
• Werkzeugdurchmesserkompensation
• alles ist mit oder untereinander verrechenbar
• Koordinatenwahl abs./inc
• Mittenbestimmung
• Halbierung der Werte
• lineare Lochreihen
• Lochkreisbearbeitung
• lineare Fehlerkompensation
• punktuelle Fehlerkompensationsmöglichkeit
• Konusberechnungsprogramm
• Achse Z und die Z1 wird automatisch miteinander verrechnet
