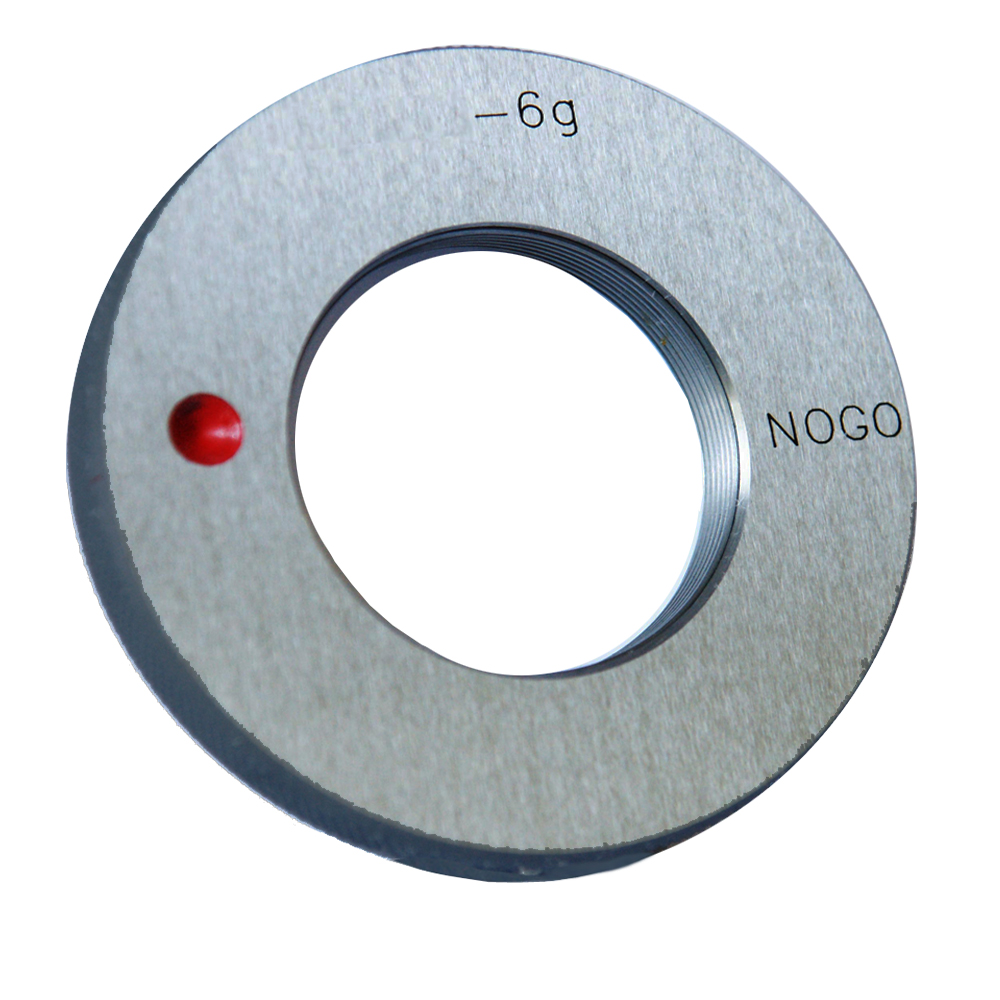

Ausschußlehrring M18x2,5 mit griffig gerändeltem Außendurchmesser

Präzisions Gewindeausschusslehrring M 18 x 2,5 DIN 13-6 g

Der Gewinde-Ausschußlehrring M 18 x 2,5 DIN 13, 6 g, mit griffig gerändelten Außendurchmesser, ist aus gehärtetem Lehrenstahl hergestellt. Der Ausschußlehrring eignet sich als Messwerkzeug zum Überprüfen der Genauigkeit metrischer ISO-Regelgewinde, rechts. Mit diesem Präzisions Lehrring wird der Flankendurchmesser des hergestellten Werkstücks überprüft. Geprüft wird dabei ob das Werkstück das festgelegte Mindestmaß unterschreitet, also ob der Flankendurchmesser zu klein ist. Dabei sollte ohne Anwendung besonderer Kraft sich der Gewinde-Ausschußlehrring nicht mehr als 2 Umdrehungen auf das Bolzengewinde drehen lassen, sollte das doch der Fall sein und er sich mehr als 2 Umdrehungen aufschrauben lässt, entspricht das Bolzengewinde nicht den geforderten Anforderungen an das Gewinde.
Eventueller auf tretender starker Schmutz im Werkstück wird durch den angeschliffenen vorderen Gewindegang entfernt und so ein vorzeitiges Ausbrechen des ersten Gewindeganges dadurch verhindert.
