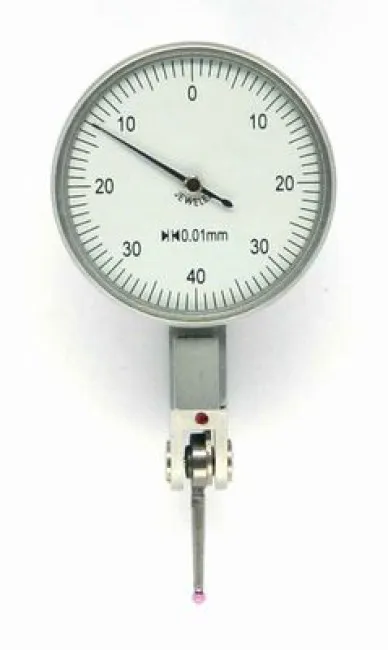

Fühlhebelmessgerät mit Stahl oder Rubin Tastkopf

Analoges Fühlhebelmessgerät in mehren Messbereichen mit Stahl/Rubin Tasteinsatz

Das Vergleichsmessgerät analog ist in mehreren Messbereichen lieferbar. Das analoge Fühlhebelmessgerät mit Schwalbenschwanzführung ist ein hochpräzises Vergleichsmessgerät in handlicher und robuster Ausführung. Das Prüfgerät eignet sich zur Längenmessung ähnlich wie eine Messuhr nur mit dem Unterschied das eine Vergleichsmessung erfolgt. Durch den winkelbeweglichen Messfühler können Messungen von sehr geringen Längenunterschieden ermittelt werden. Auf Grund der Bauform der Fühlhebelmessgeräte eignen sie sich besonders zur Prüfung von Rundläufen an Drehmaschinen sowie zum Messen bei engen Platzverhältnissen. Außerdem können Sie den analogen Puppitaster zum Prüfen von Sollmaßabweichungen, Parallelität, Ebenheit und zum Ausrichten von Werkstücken verwenden. Die Messfläche am Tasthebel ist je nach Ausführung mit einem Rubin oder einer Stahlkugel bestückt. Der Puppitaster ist in mehreren Messbereichen lieferbar. Der Außenringdurchmesser beträgt 38,4 mm, die Schwalbenschwanzführungen für Einspannschaft Form E4 nach DIN 2270 mit Ø 6 mm und Einspannschaft Form E8 nach DIN 2270 mit Ø 8 mm, weitere Details zu den einzelnen Fühlhebelmessgeräten:

• Messbereich 0-0,8mm, Auflösung 0,01mm, Genauigkeit 10µm, Skalenbezifferung 0-40-0, Tastarm 19mm, Stahl
• Messbereich 0-0,8mm, Auflösung 0,01mm, Genauigkeit 10µm, Skalenbezifferung 0-40-0, Tastarm 19mm, Rubin
• Messbereich 0-0,2mm, Auflösung 0,002mm, Genauigkeit 3µm, Skalenbezifferung 0-100-0, Tastarm 16mm, Rubin
• Messbereich 0-0,12mm, Auflösung 0,001mm, Genauigkeit 3µm, Skalenbezifferung 0-60-0, Tastarm 16mm, Rubin
