Gewindewerkzeuglehre aus Stahl für Whitworth 55°- und metrisches Gewinde 60°

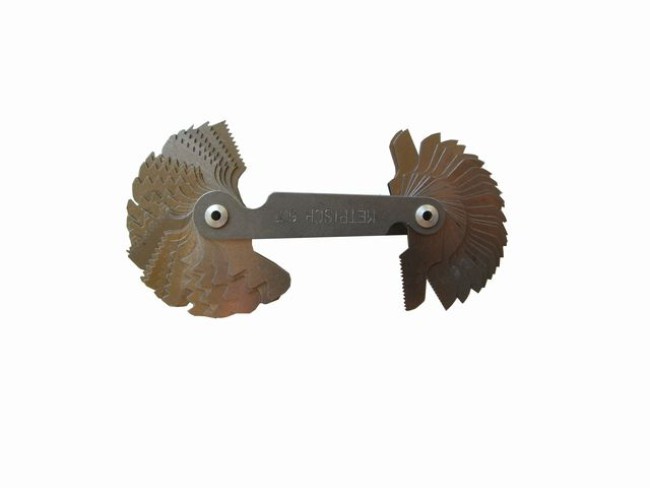

Die Gewindeschablone besteht aus Stahl, hat einen Haltegriff und verfügt über 2 Klemmschrauben zum Halten und Arretieren der einzelnen Blättchen. Verwendet wird die Schablone für Außen-und Innenmessungen von Gewinden. Gearbeitet wird mit der Gewindeschablone nach dem Lichtspaltenprinzip. Die Schablone wird auf das zu prüfende Gewinde gelegt und gegen eine helle Lichtquelle gehalten, so lassen sich schnell und einfach Standardgewinde überprüfen. Sollte Licht zu sehen sein ist das Gewinde nicht exakt. Die Gewindeschablone bieten wir Ihnen mit verschiedener Anzahl an Blättchen, in 60° metrisches Gewinde und 55° Whitworth- Gewinde an. Die Übersicht erhalten Sie an schließend.
Gewindeschablone 1: Anzahl Blättchen 52

Messbereich 62-4 TPI, 28 x Whitworth- Gewinde 55°: 4/4,5/5/6/7/8/9/10/11/12/13/14/16/18/19/20/22/24/25/26/28/30/32/36/40/60/62 TPI
Messbereich 0,25-6mm, 24 x metrisches Gewinde 60°: 0,25/0,30/0,35/0,40/0,45/0,50/0,60/0,70/0,75/0,80/0,90/1,0/1,25/1,50/1,75/2,0/2,5/3,0/3,5/4,0/4,5/5,0/5,5/6,0mm

Gewindeschablone 2: Anzahl Blättchen 24

Messbereich 0,25-6mm, 24 x metrisches Gewinde 60°: 0,25/0,30/0,35/0,40/0,45/0,50/0,60/0,70/0,75/0,80/0,90/1,0/1,25/1,50/1,75/2,0/2,5/3,0/3,5/4,0/4,5/5,0/5,5/6,0mm

Gewindeschablone 3: Anzahl Blättchen 58

Messbereich 62-4 TPI, 28 x Whitworth- Gewinde 55°: 4/4,5/5/6/7/8/9/10/11/12/13/14/16/18/19/20/22/24/25/26/28/30/32/36/40/60/62 TPI
Messbereich 0,25-6mm, 24 x metrisches Gewinde 60°: 0,25/0,30/0,35/0,40/0,45/0,50/0,60/0,70/0,75/0,80/0,90/1,0/1,25/1,50/1,75/2,0/2,5/3,0/3,5/4,0/4,5/5,0/5,5/6,0mm
Messbereich 28-8 TPI, 6 x Whitworth- Rohrgewinde 55°: 8/10/11/14/19/28 TPI
