Präzisionslineal aus Aluminium DIN 874 Genaugkeit 0

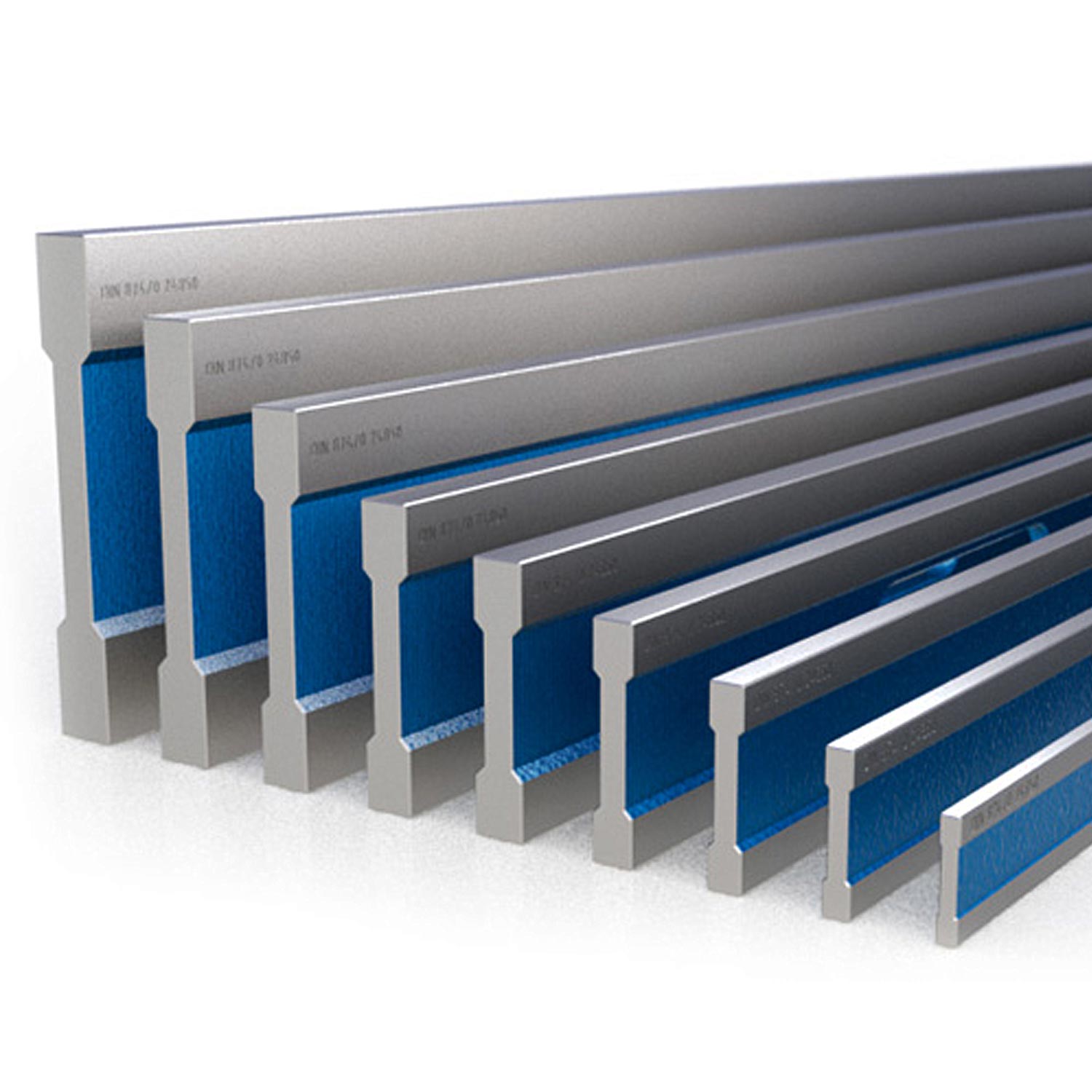

Präzisionslineal in I-förmigem Querschnitt aus Aluminium

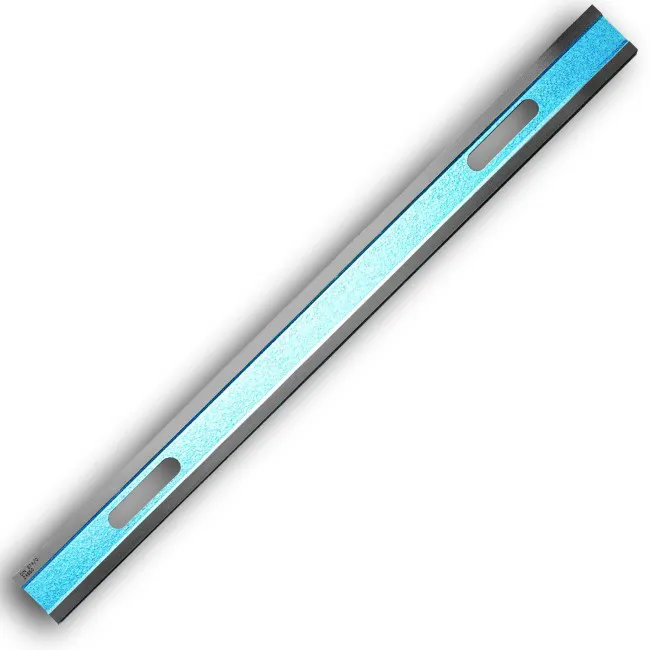

Das Präzisionslineal aus Aluminium DIN 874/0 dient zur Prüfung der Planheit von Flächen. Das Alu-Lineal ist in 6 Längen (500-3000mm) lieferbar. Ab 2000mm Länge ist das Lineal mit Handschlitzen versehen diese ermöglichen ein besseres Handling beim Prüfen der Flächen. Das Präzisionslineal mit I-förmigem Querschnitt ist sehr leicht hat aber trotzdem gute Durchbiegungswerte und eine gute Genauigkeit. Das Lineal ist HC-beschichtet und nachverdichtet, das Mittelteil ist lackiert. Beim Prüfen der Ebenheit von Flächen überzeugt das Aluminium-Lineal durch ein gutes Gleitverhalten.
Schichteigenschaften sind:

• geringe Wärmeleitfähigkeit
• hohe Verschleißfestigkeit
• hohe Korrosionsbeständigkeit
• Härte 500 bis 550 HV
• Schichtdicke 50µ +/- 5

folgende Längen und Abmessungen stehen Ihnen zur Verfügung:

• 500 x 60 x 12mm (L x H x B), Ebenheitstoleranz in µm : 7, Gewicht 0,7kg
• 1000 x 60 x 12mm (L x H x  B), Ebenheitstoleranz in µm :12, Gewicht 4,3kg
• 1500 x 100 x 15mm (L x H x B), Ebenheitstoleranz in µm : 17, Gewicht 5,9kg
• 2000 x 100 x 15mm (L x H x B), Ebenheitstoleranz in µm : 22, Gewicht 5,9kg
• 2500 x 100 x 15mm (L x H x B), Ebenheitstoleranz in µm : 27, Gewicht 7,5kg
• 3000 x 150 x 20mm (L x H x B), Ebenheitstoleranz in µm : 32, Gewicht 15,9kg

Anmerkungen:

• für die Ebenheit der Seitenflächen gilt der 3-fache Betrag
• für die Parallelität der Messflächen zueinander gilt der doppelte Betrag
• für die Parallelität der Seitenflächen gilt der 6-fache Betrag
• für die Rechtwinkligkeit der Seitenflächen zur Messfläche gilt der 3-fache Betrag
• Ein Randabfall im Abstand von 0,5mm von den Kanten ist zulässig
