Sinuslineal 200mm mit Geradheit und Parallelität von 5µm

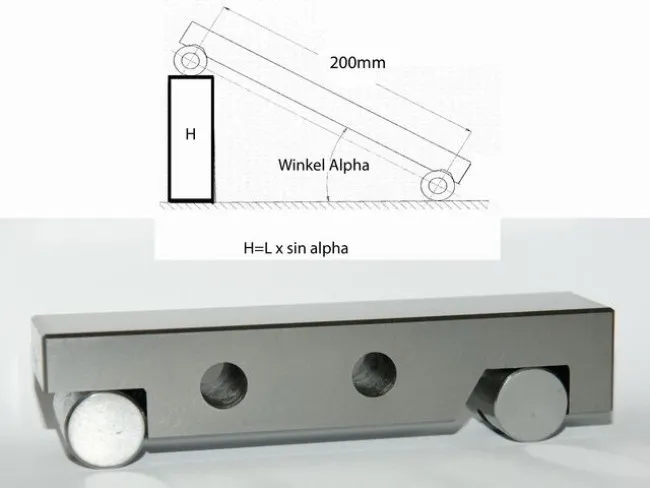

Das Sinuslineal ist ein Lehrwerkzeug mit dem man eine Winkelbestimmung bis auf 3" (Bogensekunden) genau bestimmen kann. Es besteht aus gehärtetem Legierungsstahl und besitzt eine Geradheit und Parallelität von 5µm. Der Rollen Mittelpunkt Abstand (Auflagenabstand) bei diesem Sinuslineal beträgt 200mm damit wird die Berechnung einfacher.
Ausgestattet ist das Sinuslineal mit einem Gewinde für Anschlag auf einer Stirnseite und Prismenführung für Wellen bis 1""". Mit einem Sinuslineal kann in Verbindung mit Endmaßen eine Winkelbezugsebene hergestellt werden. Hier sollte mit einer Messplatte / Grantiplatte gearbeitet werden, um zu dieser ein Einstellbereich von 0-60 Grad zu erreichen stellen Sie einen beliebigen Winkel her, indem Sie unter den Rollen ( Stützzylinder) des Sinuslineals Endmaße positionieren.
