Sinuslineal 100-200mm

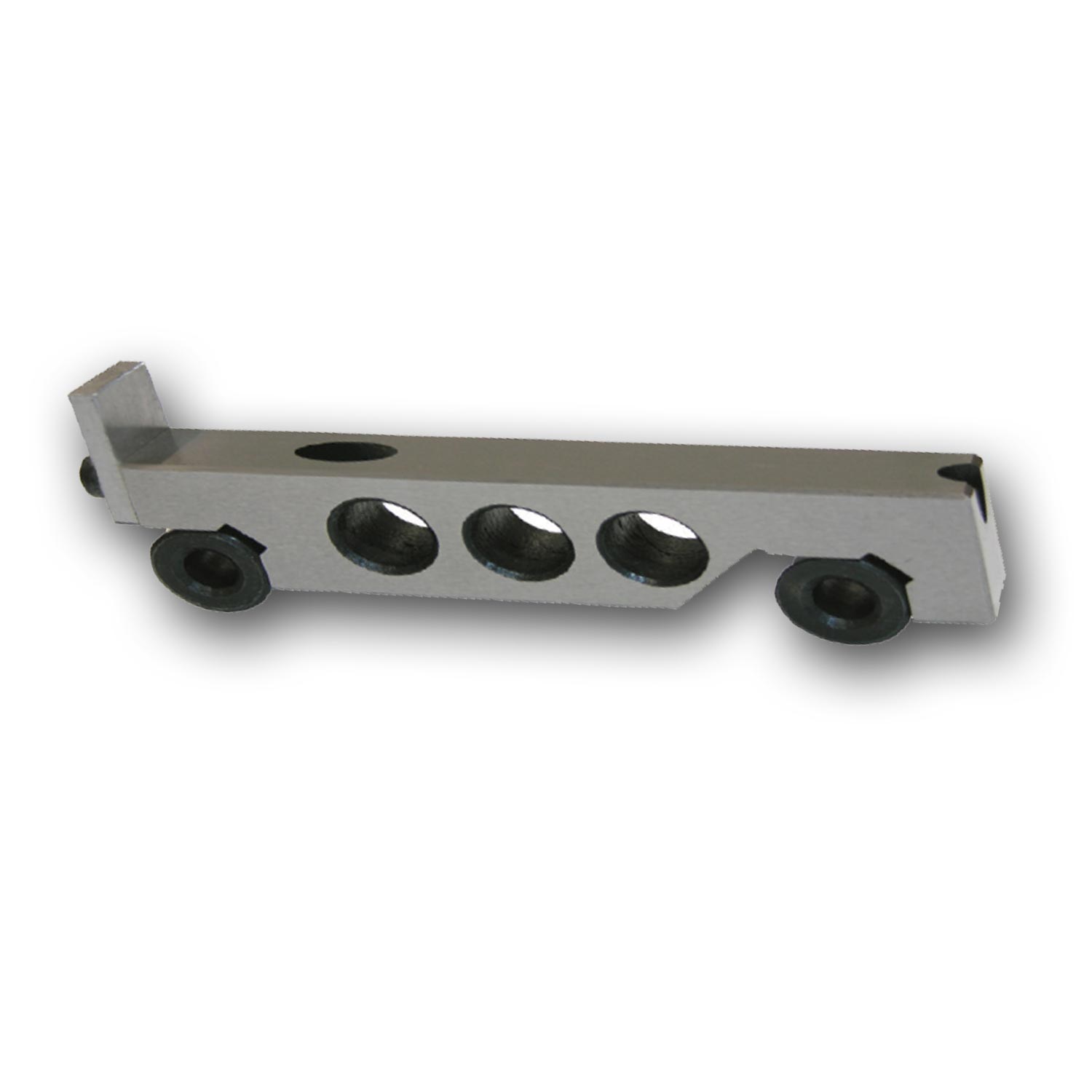

Sinuslineal 100-200mm aus hochwertigem Qualitätsstahl mit Stützzylindern

Das Sinuslineal besteht aus gehärtetem Legierungsstahl und dient als Einstellgerät von Winkel nach dem Sinusprinzip. Die Parallelität beträgt 2,5µm und die Genauigkeit 2µm. Der Rollen Mittelpunkt Abstand beträgt je nach Modell 100/200mm. Mit einem Sinuslineal kann in Verbindung mit Endmaßen eine Winkelbezugsebene hergestellt werden. Hier sollte mit einer Messplatte / Grantiplatte gearbeitet werden um zu dieser ein Einstellbreich von 0-60 Grad zu erreichen. Stellen Sie einen beliebigen Winkel her, indem Sie unter den Stützzylindern des Sinuslineals Endmaße positionieren.
weitere Details zum Winkeleinstellgerät:

• Auflageabstand 100mm, Parallelität 2,5µm, Genauigkeit 2µm, BxH 24x22mm, Gewicht: 0,9kg
• Auflageabstand 200mm, Parallelität 2,5µm, Genauigkeit 4µm, BxH 25x50mm, Gewicht: 2,0kg
