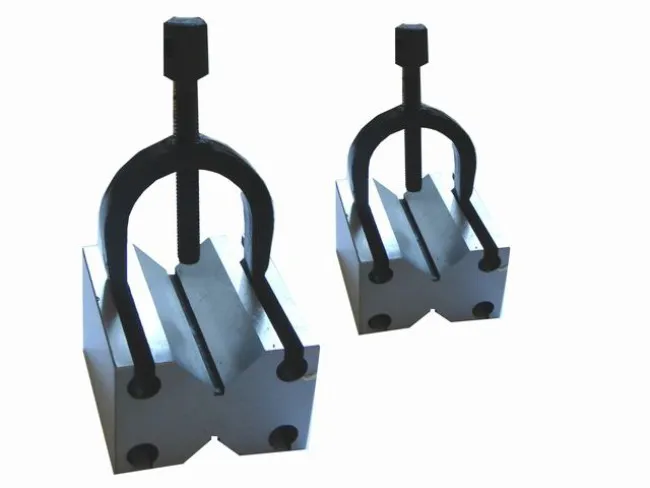

Spannprismen Paar aus Spezialstahl, mit Bügel
Die Spannprismen aus Spezialstahl bestehen aus einem Prismenpaar mit Bügel. Die einzelnen Prismen eignen sich für Wellen mit einem Durchmesser 5-32 mm. Die Prismen Paare mit einem Einschnittwinkel von 90 Grad sind in 4 Größen lieferbar. Die Genauigkeit der Prismen DIN 876/0 beträgt ca. 0,008 mm. Diese 4 Größen sind folgende:
- 35x35x45mm für Wellen unter 20mm Ø
- 45x41x35mm für Wellen von 5-20mm Ø
- 70x63x44mm für Wellen von 5-32mm Ø
- 125x90x70mm für Wellen von 5-45mm Ø
Diese 4 verschiedenen Spannprismen sind oben rechts auswählbar.
