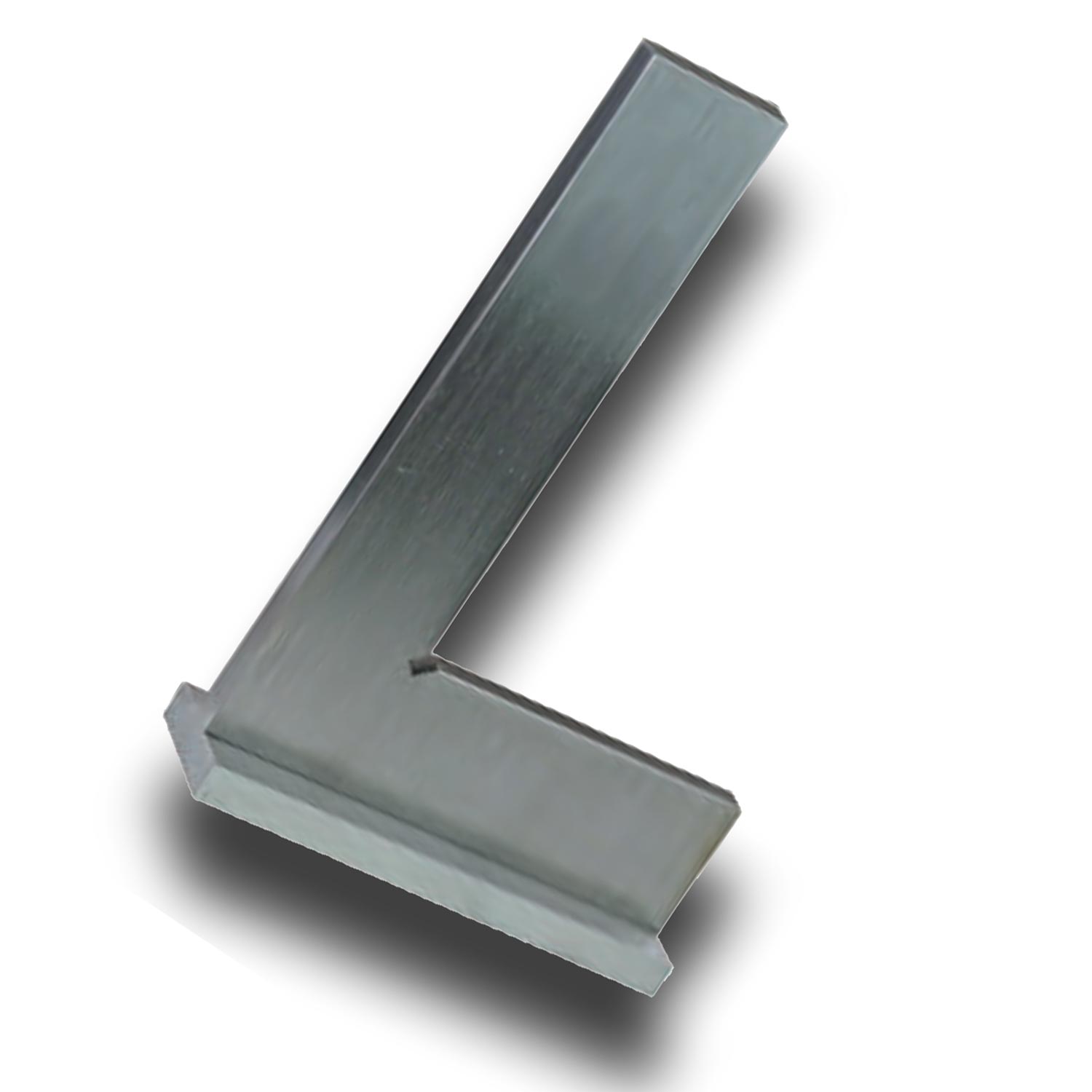

Anschlagwinkel groß DIN 875/1 aus Normalstahl

Großer Anschlagwinkel DIN 875/1 aus Normalstahl

Der große massive Anschlagwinkel nach DIN 875/1 besteht aus Qualitäts-Stahl allseitig. Dieser Präzisions-Winkel dient zum Kontrollieren, Anreißen und Anzeichnen von Winkeln. Durch das Lichtspaltverfahren lässt sich die Planheit von Flächen kontrollieren. Schwerpunktmäßig liegt die Einsatzmöglichkeit in der Metallbearbeitenden Industrie und Werkstatt. Das Preis/Leistungsverhältnis ermöglicht auch den Einsatz für Heimwerker. Sie können den Werkstattwinkel mit Anschlag in 4 Größen bestellen, alle sind aufgrund der massiven Bauform recht schwer. Folgende Anschlagwinkel DIN 875/1 aus Normalstahl stehen Ihnen zur Verführung:

• Abmessung in mm: 500x330, Rechtwinkligkeitstoleranz in µm: 35, Ebenheitstoleranz in µm: 14
• Abmessung in mm: 600x400, Rechtwinkligkeitstoleranz in µm: 40, Ebenheitstoleranz in µm: 16
• Abmessung in mm: 750x500, Rechtwinkligkeitstoleranz in µm: 48, Ebenheitstoleranz in µm: 19
• Abmessung in mm: 1000x660, Rechtwinkligkeitstoleranz in µm: 60, Ebenheitstoleranz in µm: 24

Hinweis: Für die Parallelitätstoleranz der Prüfflächen gelten die gleichen Werte wie für die Rechtwinkligkeitstoleranz. Für die Rechtwinkligkeitstoleranz der Seitenflächen zu jeder angrenzenden Prüffläche des kurzen Schenkels gilt der 6-fache Betrag der angegebenen Werte. Für die Parallelitätstoleranz der Seitenflächen gilt der 3-fache Betrag der o.a. Rechtwinkligkeitstoleranz.
