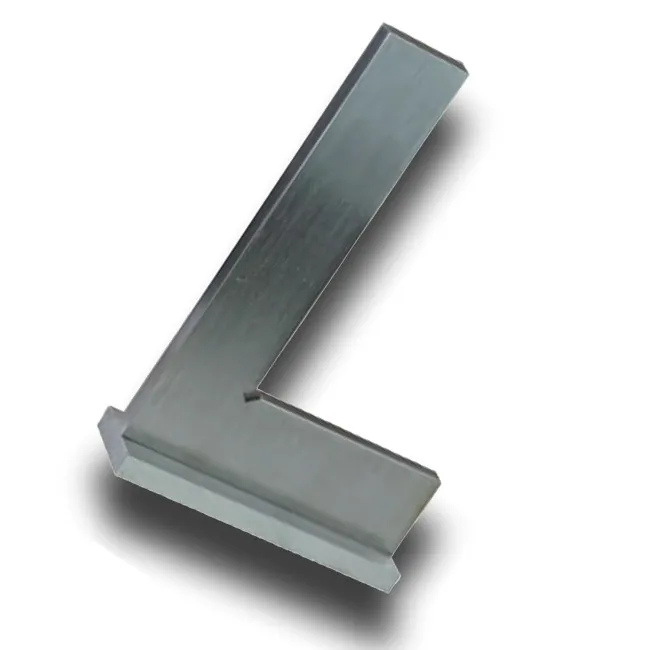

Anschlagwinkel groß DIN 875/2 aus Normalstahl

Großer Anschlagwinkel 500-1000mm DIN 875/2 aus Normalstahl

Der 90° Werkstattwinkel DIN 875/2 mit Anschlag ist ideal zum Anreißen, Anzeichnen von Winkeln sowie zur Kontrolle der Planheit von Flächen einsetzbar. Die Planheit von Flächen wird mittels Lichtspaltverfahren überprüft, dabei können hundertstel Millimeter Abweichung festgestellt werden. Der Winkel aus Normalstahl ist in 4 Größen erhältlich. Verwendung findet der Anschlagwinkel hauptsächlich in der Metallbearbeitenden Industrie, Werkstatt sowie im Heimwerkerbereich. Die Qualität des Stahlwinkels erlaubt einen täglichen Einsatz. Aus der nachfolgenden Übersicht können Sie den passenderAnschlagwinkel auswählen. Bitte wählen Sie den gewünschten Winkel rechts oben aus.
Anschlagwinkelwinkel DIN 875/2 aus Normalstahl ist in folgenden Größen lieferbar:

• Abmessungen: 500x250mm, Rechtwinkligkeitstoleranz: 70µm, Ebenheitstoleranz: 28µm, Gewicht 2,3kg
• Abmessungen: 600x300mm, Rechtwinkligkeitstoleranz: 80µm, Ebenheitstoleranz: 32µm, Gewicht 2,7kg
• Abmessungen: 750x375mm, Rechtwinkligkeitstoleranz: 95µm, Ebenheitstoleranz: 38µm, Gewicht 5,0kg
• Abmessungen: 1000x500mm, Rechtwinkligkeitstoleranz: 120µm, Ebenheitstoleranz: 48µm, Gewicht 7,5kg

Hinweis: Für die Parallelitätstoleranz der Prüfflächen gelten die gleichen Werte wie für die Rechtwinkligkeitstoleranz. Für die Rechtwinkligkeitstoleranz der Seitenflächen zu jeder angrenzenden Prüffläche des kurzen Schenkels gilt der 6-fache Betrag der angegebenen Werte. Für die Parallelitätstoleranz der Seitenflächen gilt der 3-fache Betrag der o.a. Rechtwinkligkeitstoleranz.
