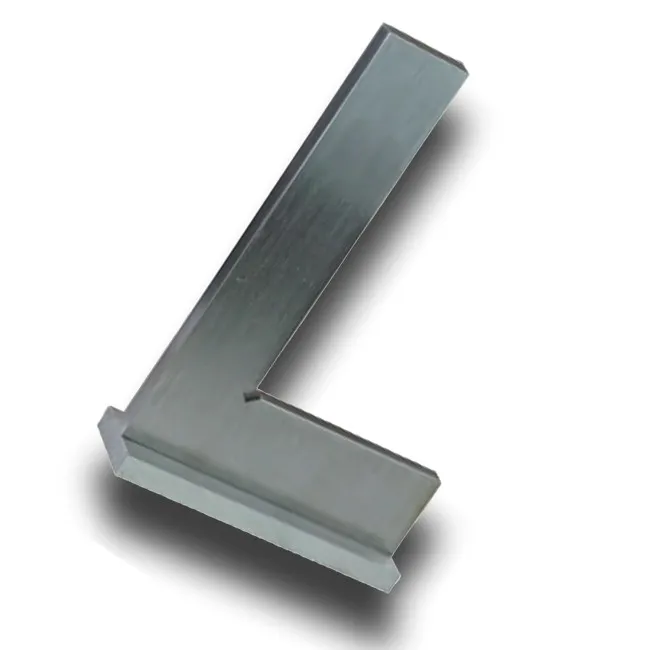

Anschlagwinkel groß DIN 875/1 rostfreier Stahl

Großer Anschlagwinkel INOX Stahl DIN 875/1

Der große INOX Anschlagwinkel 90° nach DIN 875/1 wird zum Anreißen, Anzeichnen und Überprüfen von Winkeln verwendet. Der Winkel aus rostfreiem Stahl mit Anschlag ist vor wiegend in der Metallbearbeitenden Industrie, Werkstatt und Betrieb einsetzbar, ist aber auch im Heimwerkerbereich verwendbar. Der Anschlagwinkel ermöglicht es die Planheit von Flächen durch das Lichtspaltverfahren zu überprüfen. Dabei ist es möglich bis zu hundertstel Millimeter Abweichung festzustellen. Der INOX 90° Winkel hat eine hohe Standzeit die einen täglichen Einsatz garantiert. Der Anschlagwinkel ist allseitig geschliffen und die Prüfflächen sind feinstgeschliffen.
Die folgende Auflistung gibt Ihnen einen Überblick der lieferbaren Kontrollwinkel. Oben rechts können Sie den passenden Anschlagwinkel auswählen.

• Abmessungen: 500x330mm, Rechtwinkligkeitstoleranz 35µm, Ebenheitstoleranz 14µm, Gewicht 4,4kg
• Abmessungen: 600x400mm, Rechtwinkligkeitstoleranz 40µm, Ebenheitstoleranz 16µm, Gewicht 4,9kg
• Abmessungen: 750x500mm, Rechtwinkligkeitstoleranz 48µm, Ebenheitstoleranz 19µm, Gewicht 8,9kg
• Abmessungen: 1000x660mm, Rechtwinkligkeitstoleranz 60µm, Ebenheitstoleranz 24µm, Gewicht 15,8kg

Hinweis: Für die Parallelitätstoleranz der Prüfflächen gelten die gleichen Werte wie für die Rechtwinkligkeitstoleranz. Für die Rechtwinkligkeitstoleranz der Seitenflächen zu jeder angrenzenden Prüffläche des kurzen Schenkels gilt der 6-fache Betrag der angegebenen Werte. Für die Parallelitätstoleranz der Seitenflächen gilt der 3-fache Betrag der o.a. Rechtwinkligkeitstoleranz.
