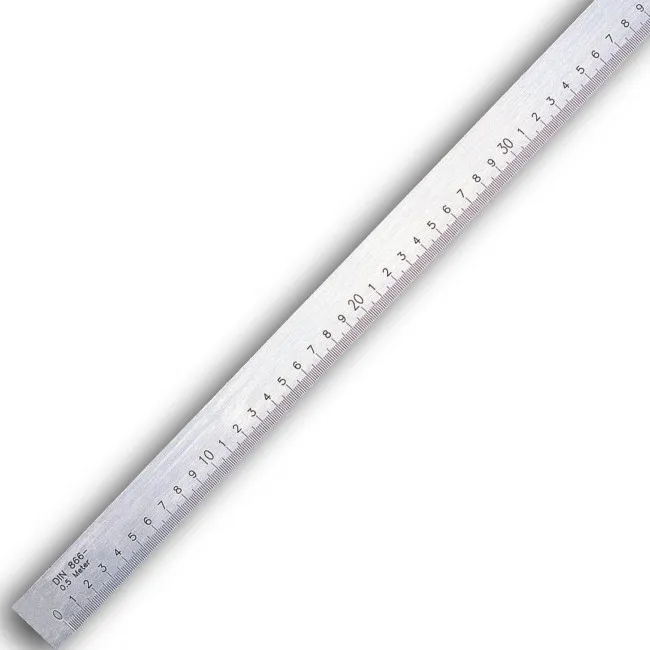

Arbeitsmaßstab nach DIN 866 Form B Normalstahl

Arbeitsmaßstab 500-3000mm aus Normalstahl Form B

Der Arbeitsmaßstab Form B ist aus Normalstahl gefertigt und in 7 Größen bestellbar. Alle Arbeitsmaßstäbe haben rechts ein Schutzende und sind allseitig geschliffen, die Maßseite ist zusätzlich feingeschliffen. Sie können den Maßstab auch als Lineal benutzenen. Die Maßeinteilung wird auf Präzisionsteilmaschinen sorgfältig gerissen, die Bezifferung ist Lasergraviert. Die Herstellungsgenauigkeit und die entsprechenden Abmessungen der einzelnen Stahlmaßstäbe entnehmen Sie bitte der nachfolgenden Übersicht. Oben rechts können die Kontrollmaßstäben ausgewählt werden.

• Abmessungen: 500x25x6mm, zul. Abweichung Maße: 75µm, zul. Abweichung Geradheit: 70µm, Gewicht 0,5kg
• Abmessungen: 750x30x6mm, zul. Abweichung Maße: 87µm, zul. Abweichung Geradheit: 85µm, Gewicht 1,1kg
• Abmessungen: 1000x30x6mm, zul. Abweichung Maße: 100µm, zul. Abweichung Geradheit: 120µm, Gewicht 1,4kg
• Abmessungen: 1500x40x8mm, zul. Abweichung Maße: 125µm, zul. Abweichung Geradheit: 170µm, Gewicht 2,1kg
• Abmessungen: 2000x40x8mm, zul. Abweichung Maße: 150µm, zul. Abweichung Geradheit: 220µm, Gewicht 5,0kg
• Abmessungen: 2500x40x8mm, zul. Abweichung Maße: 175µm, zul. Abweichung Geradheit: 270µm, Gewicht 6,3kg
• Abmessungen: 3000x40x8mm, zul. Abweichung Maße: 200µm, zul. Abweichung Geradheit: 320µm, Gewicht 7,5kg

Hinweis: Auf Anfrage besteht die Möglichkeit Sondermaßstäbe nach Zeichnung oder aus Aluminium oder Messing zu bestellen. Auch können auf Anfrage Sonderabmessungen, Sonderskalierungen oder eine Kalibrierung der Arbeitsmaßstäbe bestellt werden.
