Aufspannwinkel mit Schlitzen in Bezugsfläche und Stirnseite
Aufspannwinkel mit Schlitzen in Bezugsfläche und Stirnseite
Aufspannwinkel mit Schlitzen in Bezugsfläche und Stirnseite

Aufspannwinkel mit Schlitzen in Bezugsfläche und Stirnseite

Art.Nr.:
403292-403292
Lieferzeit:
zur Zeit nicht verfügbar (Ausland abweichend)
149,99 EUR

inkl. 19% MwSt. zzgl. Versand

Detail Beschreibung vom Messwerkzeug.

Aufspannwinkel erhältlich in Klasse 3, 1, 0 mit verschiedenen Einspannschlitzen

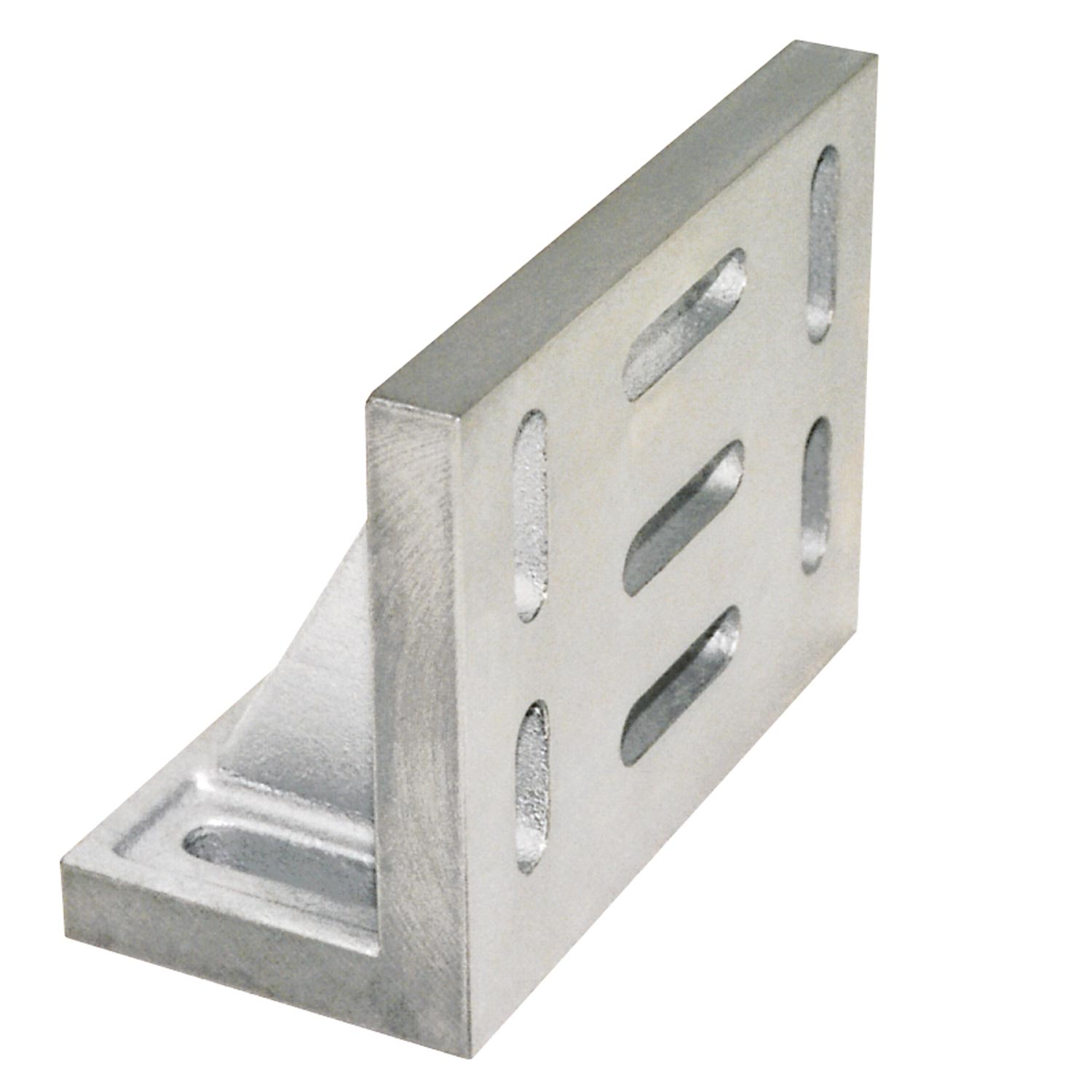

Der Aufspannwinkel kann aufgrund seiner verschiedenen Einspannschlitze zum Aufspannen in den verschiedensten Lagen eingesetzt werden. Er kommt besonders in der Fertigungstechnik und zur Qualitätssicherung zum Einsatz. Mit dem Winkel können Werkstücke und Objekte lotrecht fixiert werden. so ist eine sichere Bearbeitung möglich. Die Einspannschlitze befinden sich in der Bezugsebene und in der Stirnseite. Geeignet ist der Aufspannwinkel ideal für Bohr-und Fräsmaschinen und für Koordinatenmessgeräte und Anreißtische zur vertikalen Ausrichtung. Beide Flächen des Winkels stehen exakt im rechten Winkel zu einander und sind parallel.
Die einzelnen Aufspannwinkel haben verstärkte Außenkanten, eine Ebenheit gemäß DIN 876 und eine Winkligkeit gemäß DIN 875.
nachfolgend erhalten Sie Abmessungen und Details zu den Aufspannwinkeln.

  • Klasse 3: LxBxH 150x75x100mm, Ebenheit DIN 876/3, Winkligkeit DIN 875/2 30µm, Schlitzbreite 12mm, Gewicht 4kg
  • Klasse 3: LxBxH 200x100x150mm, Ebenheit DIN 876/3, Winkligkeit DIN 875/2 30µm, Schlitzbreite 14mm, Gewicht 8kg
  • Klasse 3: LxBxH 275x150x200mm, Ebenheit DIN 876/3, Winkligkeit DIN 875/2 40µm, Schlitzbreite 17mm, Gewicht 20kg
  • Klasse 3: LxBxH 300x150x250mm, Ebenheit DIN 876/3, Winkligkeit DIN 875/2 45µm, Schlitzbreite 19mm, Gewicht 24kg
  • Klasse 3: LxBxH 400x225x300mm, Ebenheit DIN 876/3, Winkligkeit DIN 875/2 50µm, Schlitzbreite 23mm, Gewicht 45kg
  • Klasse 3: LxBxH 500x300x400mm, Ebenheit DIN 876/3, Winkligkeit DIN 875/2 60µm, Schlitzbreite 23mm, Gewicht 85kg

  • Klasse 1: LxBxH 150x75x100mm, Ebenheit DIN 876/2, Winkligkeit DIN 875/1 15µm, Schlitzbreite 12mm, Gewicht 4kg
  • Klasse 1: LxBxH 200x100x150mm, Ebenheit DIN 876/2, Winkligkeit DIN 875/1 15µm, Schlitzbreite 14mm, Gewicht 8kg
  • Klasse 1: LxBxH 275x150x200mm, Ebenheit DIN 876/2, Winkligkeit DIN 875/1 20µm, Schlitzbreite 17mm, Gewicht 20kg
  • Klasse 1: LxBxH 300x150x250mm, Ebenheit DIN 876/2, Winkligkeit DIN 875/1 22µm, Schlitzbreite 19mm, Gewicht 24kg
  • Klasse 1: LxBxH 400x225x300mm, Ebenheit DIN 876/2, Winkligkeit DIN 875/1 25µm, Schlitzbreite 23mm, Gewicht 45kg
  • Klasse 1: LxBxH 500x300x400mm, Ebenheit DIN 876/2, Winkligkeit DIN 875/1 30µm, Schlitzbreite 23mm, Gewicht 85kg

  • Klasse 0: LxBxH 150x75x100mm, Ebenheit DIN 876/1, Winkligkeit DIN 875/0 7µm, Schlitzbreite 12mm, Gewicht 4kg
  • Klasse 0: LxBxH 200x100x150mm, Ebenheit DIN 876/1, Winkligkeit DIN 875/0 7µm, Schlitzbreite 14mm, Gewicht 8kg
  • Klasse 0: LxBxH 275x150x200mm, Ebenheit DIN 876/1, Winkligkeit DIN 875/0 9µm, Schlitzbreite 17mm, Gewicht 20kg
  • Klasse 0: LxBxH 300x150x250mm, Ebenheit DIN 876/1, Winkligkeit DIN 875/0 11µm, Schlitzbreite 19mm, Gewicht 24kg
  • Klasse 0: LxBxH 400x225x300mm, Ebenheit DIN 876/1, Winkligkeit DIN 875/0 12µm, Schlitzbreite 23mm, Gewicht 45kg
  • Klasse 0: LxBxH 500x300x400mm, Ebenheit DIN 876/1, Winkligkeit DIN 875/0 15µm, Schlitzbreite 23mm, Gewicht 85kg
