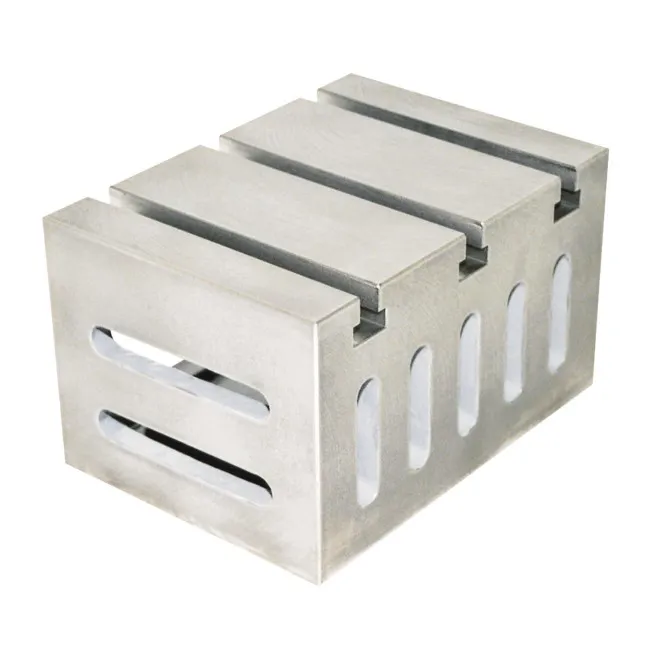

Aufspannwürfel mit Spannschlitzen und T-Nuten
Aufspannwürfel mit Spannschlitzen und T-Nuten
Aufspannwürfel mit Spannschlitzen und T-Nuten

Aufspannwürfel mit Spannschlitzen und T-Nuten

Art.Nr.:
403610-403610
ca. 1-3 Tage ca. 1-3 Tage (Ausland abweichend)
530,40 EUR

inkl. 19% MwSt. zzgl. Versand

Detail Beschreibung vom Messwerkzeug.

Aufspannwürfel mit verschiedenen Einspannmöglichkeiten

Mit diesem Aufspannwürfel haben Sie viele Möglichkeiten zum Ausrichten und Spannen von Produkten die mechanisch bearbeitet werden sollen. Ermöglicht wird das durch eine Vielzahl von Spannschlitzen in 4 Seiten und in einer Seite eingearbeitete T-Nuten. Alle sechs Seiten sind parallel und rechtwinklig feingefräst. Die Ebenheit entspricht der DIN 876/1 die T-Nuten gemäß DIN 650. Den Aufspannwürfel bieten wir Ihnen in 6 Größen an.
Maße und Details zu den Aufspannwürfen sind nachfolgend aufgeführt.

  • LxB H (mm) 250x180x150, Schlitzbreite 16mm, Nennmaß T-Nuten 14mm, Gewicht 25kg
  • LxB H (mm) 300x220x200, Schlitzbreite 18mm, Nennmaß T-Nuten 14mm, Gewicht 37kg
  • LxB H (mm) 350x280x250, Schlitzbreite 22mm, Nennmaß T-Nuten 22mm, Gewicht 70kg
  • LxB H (mm) 400x350x300, Schlitzbreite 22mm, Nennmaß T-Nuten 22mm, Gewicht 115kg
  • LxB H (mm) 500x450x400, Schlitzbreite 22mm, Nennmaß T-Nuten 22mm, Gewicht 180kg
  • LxB H (mm) 800x700x600, Schlitzbreite 30mm, Nennmaß T-Nuten 28mm, Gewicht 670kg
