Ausschusslehrring M46 Feingewinde

Gewindeausschusslehrring M46 in 2 Größen für metrisches Feingewinde

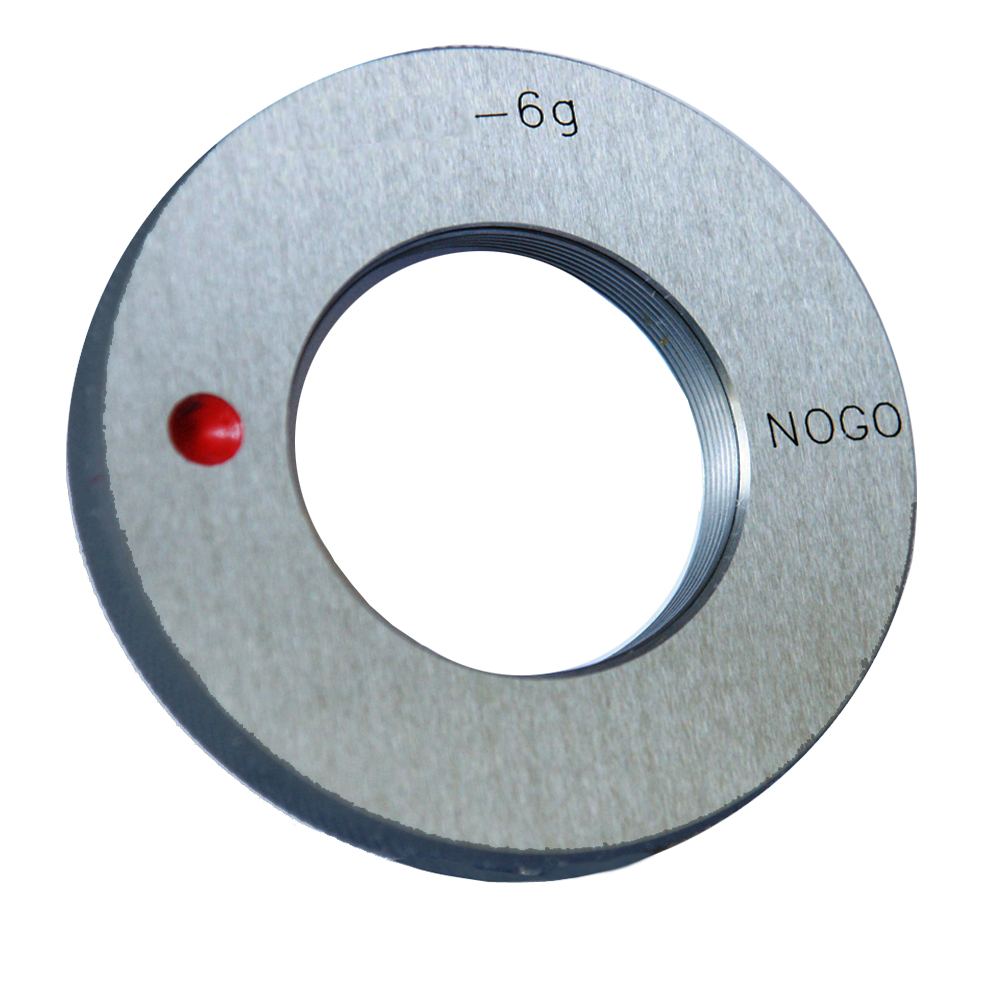

Der Gewinde Ausschusslehrring ist in 4 Größen erhältlich. Er eignet sich als Messwerkzeug zur Prüfung der Genauigkeit metrischer ISO-Feingewinde rechts. Der Gewindelehrring besteht aus gehärtetem Lehrenstahl, hergestellt nach DIN 13-6g und ist mit einem gerändelten Außendurchmesser ausgestattet. Der geriffelte Außendurchmesser erleichtert beim Überprüfen das Aufschrauben auf das Bolzengewinde. Der Ausschusslehrring ist mit NoGo und einem roten Punkt gekennzeichnet und kann so schneller und besser erkannt werden. Der angeschliffene vordere Gewindegang des Ausschusslehrrings entfernt den eventuell auf tretenden starken Schmutz im Werkstück und verhindert so ein vorzeitiges Ausbrechen des ersten Gewindeganges. Bei der Überprüfung von Hand und ohne großen Kraftaufwand darf sich der Ausschusslehrring maximal 2 Umdrehungen auf das Prüfgewinde drehen lassen. Sollten sich jedoch mehr als zwei Gänge auf das Bolzengewinde schrauben lassen, entspricht das Gewinde nicht den erforderlichen Ansprüchen und das Prüfstück wird als "Ausschuss" bezeichnet.
Den entsprechenden Gewinde-Ausschusslehrring M46 DIN 13-6g können Sie aus den aufgeführten beiden Größen oben rechts auswählen.

• M46 x 1,0
• M46 x 1,5
