Einbau Messschieber Aluminium mit externer digitaler Anzeige

Einbau Messschieber Aluminium 200-1000mm mit externer digitaler Anzeige

Der Digital Einbau Messschieber aus Aluminum ist mit einer externen Anzeige ausgestattet. Mit diesem Einbaumessschieber lassen sich Verfahrwege an Werkzeugmaschinen messen. Beim Einbau in Dreh-und Fräsmaschinen kann die Aluminium Messstange bei Bedarf gekürzt werden. Der Einbau Messschieber steht Ihnen in Messbereichen von 200-1000mm zur Verfügung.
Die externe digitale Anzeige verfügt über ein Kapazitives Messsystem mit einer Ablesung von 0,01mm oder 0,0005". Die Anzeige verfügt über 5 Funktionstasten ( Ein/Aus-, Null-, mm/inch-, ABS und Set-Taste.

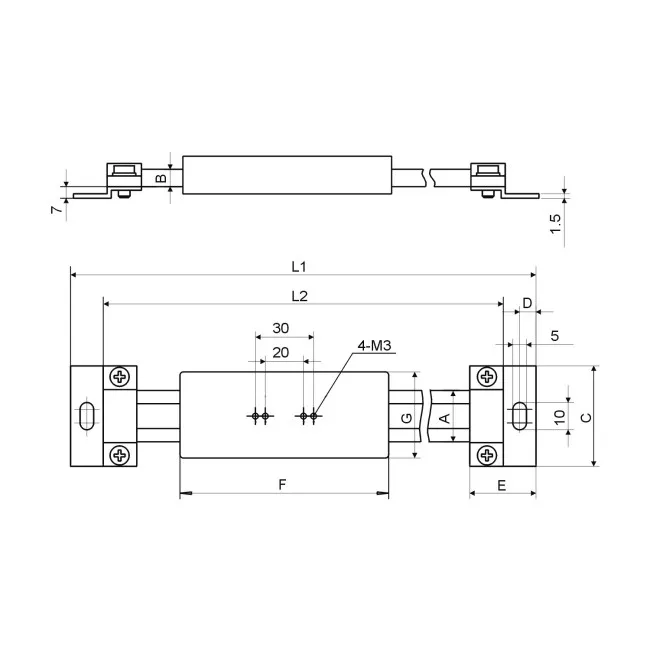

In der nachstehenden Übersicht sind die einzelnen Messbereiche und entsprechenden Maße aufgeführt, die Abmessungen können der Skizze entnommen werden.

• Messbereich 200mm, Genauigkeit 0,06mm, A= 16mm, B= 4mm, C= 36mm, D= 6mm, E= 25mm, F= 75mm, G= 40mm, L1= 326mm, L2= 307mm
• Messbereich 300mm, Genauigkeit 0,06mm, A= 16mm, B= 4mm, C= 36mm, D= 6mm, E= 25mm, F= 75mm, G= 40mm, L1= 426mm, L2= 407mm
• Messbereich 600mm, Genauigkeit 0,08mm, A= 24mm, B= 5,5mm, C= 45mm, D= 8mm, E= 32mm, F= 75mm, G= 40mm, L1= 746mm, L2= 727mm
• Messbereich 1000mm, Genauigkeit 0,10mm, A= 31mm, B= 10,5mm, C= 60mm, D= 10mm, E= 40mm, F= 75mm, G= 40mm, L1= 1166mm, L2= 1127mm
