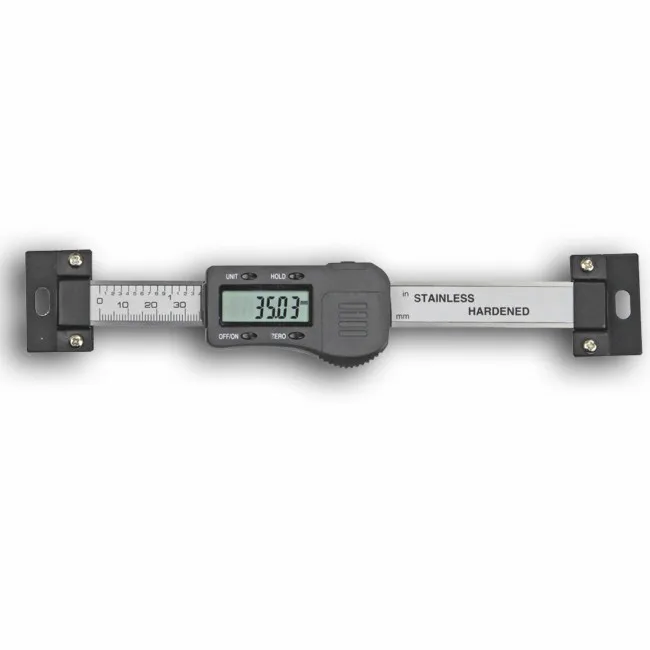

Horizontaler Einbau-Messschieber mit 3V System, 100-400mm Messbereich wählbar
Der horizontale Digital Einbau-Messschieber eignet zum Anbau an Bohr- Fräs-und Drehmaschinen und dient der Messung von Verfahrwegen an Werkzeugmaschinen. Wählen Sie zwischen 5 Messbereichen von 100-400mm. Der Anbaumessschieber DIN 862 besteht aus rostfreiem Stahl und hat eine Elektronik mit einem 3 V System. Die Ablesung beträgt 0,01mm oder 0,0005". Das Modul ist mit 4 Funktionstasten (Ein/Aus-, Null-, Unit-und Hold-Taste) und einem Datenausgang RS 232C ausgestattet.
Abmessungen der Anbaumessschieber sind:
- Messleiste 16x4mm ( Länge x Stärke)
- Anbauwinkel 36x25mm ( Breite x Länge, 100mm Messbereich 24mm Länge)
- Modul 66x27mm (L X B)
weitere Details:
- Messbereich 100mm, Gesamtlänge 217mm, Genauigkeit 0,02mm
- Messbereich 150mm, Gesamtlänge 267mm, Genauigkeit 0,03mm
- Messbereich 200mm, Gesamtlänge 320mm, Genauigkeit 0,03mm
- Messbereich 300mm, Gesamtlänge 446mm, Genauigkeit 0,03mm
- Messbereich 400mm, Gesamtlänge 550mm, Genauigkeit 0,03mm
Dieser Typ Anbaumessschieber ist kompatibel zu unseren externen RB5 LCD Anzeigen.
