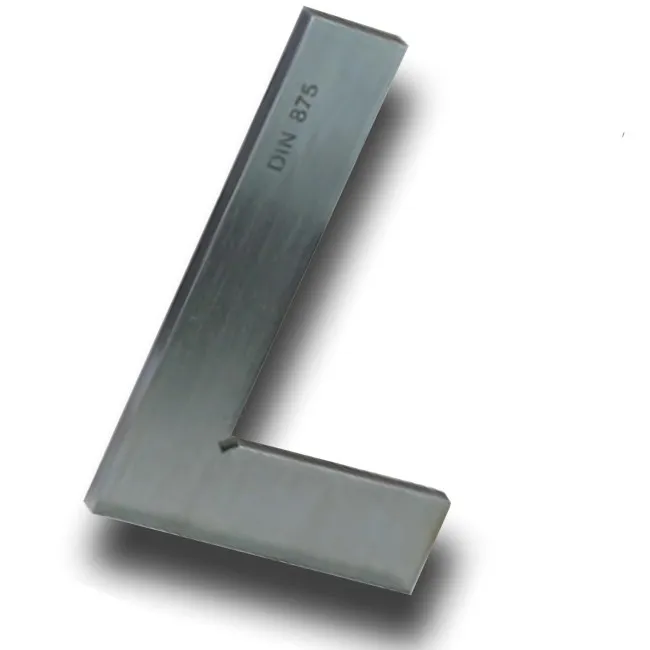

Großer Flachwinkel 90° 500-1000mm aus Normalstahl DIN 875/2

Der große 90° Flachwinkel 500-1000mm ohne Anschlag entspricht der DIN 875/2 ist aus Normalstahl gefertigt. Der Werkstattwinkel eignet sich für genauestes Arbeiten beim Überprüfen, Anreißen und Anzeichnen von Winkeln. Der Winkel ist allseitig feingeschliffen mit feinstgeschliffenen Prüfflächen. Einsetzbar ist der große Flachwinkel in der Metallbearbeitenden Industrie, in der Werkstatt sowie im Heimwerkerbereich.
Zur Auswahl stehen Ihnen Flachwinkel in 4 Größen die an schließend mit den entsprechenden Details aufgeführt sind.

Abmessungen: 500x250mm, Rechtwinkligkeitstoleranz: 70µm, Ebenheitstoleranz: 28µm, Gewicht 1,6kg
Abmessungen: 600x300mm, Rechtwinkligkeitstoleranz: 80µm, Ebenheitstoleranz: 32µm, Gewicht 2,0kg
Abmessungen: 750x375mm, Rechtwinkligkeitstoleranz: 95µm, Ebenheitstoleranz: 38µm, Gewicht 3,5kg
Abmessungen: 1000x500mm, Rechtwinkligkeitstoleranz: 120µm, Ebenheitstoleranz: 48µm, Gewicht 6,0kg

Hinweis: Nach der DIN 875 für die Parallelitätstoleranz der Prüfflächen gelten die gleichen Werte wie für die Rechtwinkligkeitstoleranz. Für die Rechtwinkligkeitstoleranz der Seitenflächen zu jeder angrenzenden Prüffläche des kurzen Schenkels gilt der 6-fache Betrag der angegebenen Werte. Für die Parallelitätstoleranz der Seitenflächen gilt der 3-fache Betrag der o.a. Rechtwinkligkeitstoleranz.
