Flachwinkel groß - DIN 875/2 aus rostfreiem Stahl

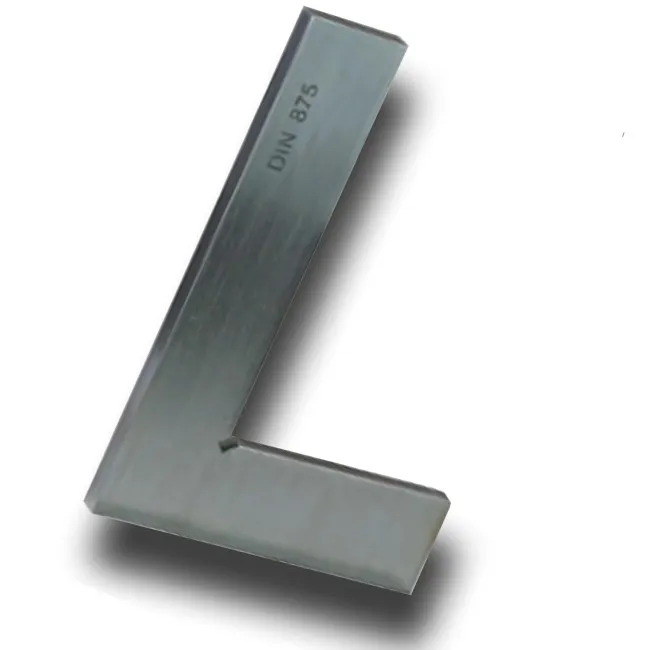

Großer Flachwinkel 90° aus rostfreiem Stahl nach DIN 875/2

Der große Flachwinkel aus rostfreiem Stahl nach DIN 875/2 eignet sich für genauestes Arbeiten beim Kontrollieren, Anzeichnen und Anreißen von Winkeln. Der 90° Winkel ohne Anschlag ist allseitig feingeschliffen und hat feinstgeschliffene Prüfflächen. Besonders in der Metallbearbeitenden Industrie, der Werkstatt und auch im Heimwerkerbereich ist der große Flachwinkel aus INOX Stahl einsetzbar.
Den INOX Flachwinkel  90° bieten wir Ihnen in 4 Größen (500-1000mm) an. Abmessungen und die einzelne Details sind an schließend näher beschrieben.

• Abmessungen in mm: 500x250, Rechtwinkligkeitstoleranz: 70µm, Ebenheitstoleranz: 28µm, Gewicht 1,6kg
• Abmessungen in mm: 600x300, Rechtwinkligkeitstoleranz: 80µm, Ebenheitstoleranz: 32µm, Gewicht 2,0kg
• Abmessungen in mm: 750x375, Rechtwinkligkeitstoleranz: 95µm, Ebenheitstoleranz: 38µm, Gewicht 3,5kg
• Abmessungen in mm: 1000x500, Rechtwinkligkeitstoleranz: 120µm, Ebenheitstoleranz: 48µm, Gewicht 6,0kg

Hinweis: Nach der DIN 875 für die Parallelitätstoleranz der Prüfflächen gelten die gleichen Werte wie für die Rechtwinkligkeitstoleranz. Für die Rechtwinkligkeitstoleranz der Seitenflächen zu jeder angrenzenden Prüffläche des kurzen Schenkels gilt der 6-fache Betrag der angegebenen Werte. Für die Parallelitätstoleranz der Seitenflächen gilt der 3-fache Betrag der o.a. Rechtwinkligkeitstoleranz.
