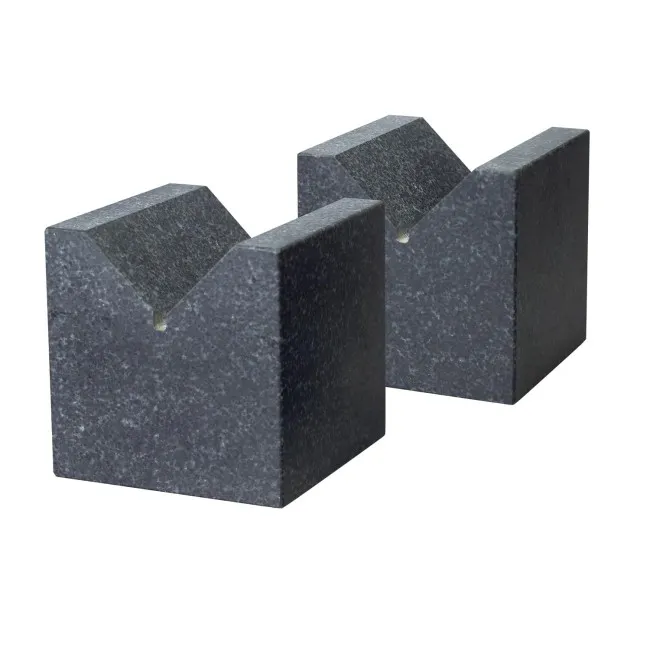

Prismen Paar aus Granit

Prismen Paar aus Granit mit 90° Prismenwinkel

Die einzelnen Prismen Paare sind paarweise bearbeitet und haben einen Einspannbereich von Durchmesser 10-200mm. Lieferbar sind die Prismen Paare in Klasse 1 und Klasse 0 inklusive einem Prüfbericht. Die Prismen Paare aus Granit werden mit Ausnahme in einem Einspannbereich von 60-200mm (Klasse 1 / Klasse 0) in einem Koffer aus Aluminium geliefert. Die angegebene Masse ist paarweise und die Genauigkeit beziehtsich auf die Parallelität der Messflächen zur Grundfläche.
Die Granit Prismen Paare sind in folgenden Abmessungen lieferbar:

• LxBxH (mm) 63x63x63, Einspannbereich 10-50mm, Gewicht 1,4 kg, Genauigkeit (µm) +/- 6
• LxBxH (mm) 100x100x100, Einspannbereich 15-75mm, Gewicht 5,6 kg, Genauigkeit (µm) +/- 8
• LxBxH (mm) 100x160x160, Einspannbereich 25-125mm, Gewicht 14,2 kg, Genauigkeit (µm) +/- 8
• LxBxH (mm) 160x250x250, Einspannbereich 60-200mm, Gewicht 55,2 kg, Genauigkeit (µm) +/- 10

• LxBxH (mm) 63x63x63, Einspannbereich 10-50mm, Gewicht 1,4 kg, Genauigkeit (µm) +/- 3
• LxBxH (mm) 100x100x100, Einspannbereich 15-75mm, Gewicht 5,6 kg, Genauigkeit (µm) +/- 4
• LxBxH (mm) 100x160x160, Einspannbereich 25-125mm, Gewicht 14,2 kg, Genauigkeit (µm) +/- 4
• LxBxH (mm) 160x250x250, Einspannbereich 60-200mm, Gewicht 55,2 kg, Genauigkeit (µm) +/- 5
