Kastenwinkel mit 4 Stirnseiten mit Schlitzen und Zapfen
Kastenwinkel mit 4 Stirnseiten mit Schlitzen und Zapfen
Kastenwinkel mit 4 Stirnseiten mit Schlitzen und Zapfen

Kastenwinkel mit 4 Stirnseiten mit Schlitzen und Zapfen

Art.Nr.:
403605-403605
ca. 1-3 Tage ca. 1-3 Tage  (Ausland abweichend)
266,40 EUR

inkl. 19% MwSt. zzgl. Versand

Detail Beschreibung vom Messwerkzeug.

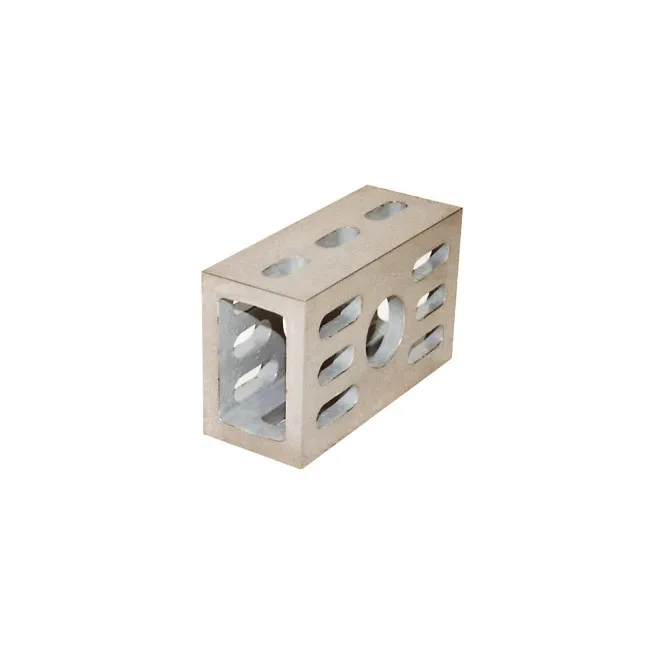

Kastenwinkel zum Spannen und Ausrichten von Werkzeugen, mit 4 Stirnseiten, Zapfen und Spannschlitzen

Der Kastenwinkel ist mit mehreren Spannschlitzen und Zapfen an vier Stirnseiten ausgestattet. Das ermöglicht Werkzeuge und Produkte zu Spannen und zum Ausrichten um diese dann mechanisch bearbeiten zu können. Die vier Seiten sind planparallel und rechtwinklig bearbeitet. Wir bieten Ihnen den Kastenwinkel in 3 Größen zur Auswahl.
Abmessungen und Details zum Kastenwinkel:

  • LxBxH 250x150x100mm, Schlitzbreite 18mm, Parallelität 50µm, Winkligkeit 35µm, Gewicht 13kg
  • LxBxH 300x200x150mm, Schlitzbreite 18mm, Parallelität 52µm, Winkligkeit 40µm, Gewicht 23kg
  • LxBxH 400x250x200mm, Schlitzbreite 20mm, Parallelität 56µm, Winkligkeit 46µm, Gewicht 55kg
