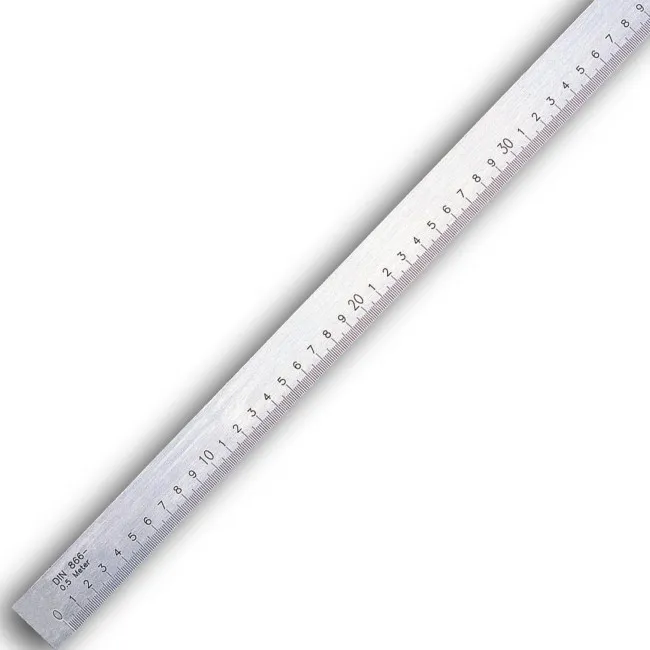

Kontrollmaßstab nach DIN 866 Form A Normalstahl

Stahlmaßstab mit der Genauigkeit Form A, 500-3000mm aus Normalstahl

Der Kontrollmaßstab Form A aus Normalstahl ist in 5 Größen lieferbar. Alle Maßstäbe beidseitig mit Schutzenden die allseitig geschliffen sind, die Maßseite ist zudem zusätzlich feingeschliffen. Sie können den Kontrollmaßstab auch als Lineal verwenden. Auf Präzisionsteilmaschinen wird die Maßeinteilung sorgfältig gerissen, die Bezifferung ist Lasergraviert. Abmessungen und Herstellungsgenauigkeit können Sie nachfolgend ersehen. Rechts oben können Sie die Kontrollmaßstäbe dann auswählen.

• Abmessungen: 500x30x6mm, zul. Abweichung Maße: 30µm, zul. Abweichung Geradheit: 35µm, Gewicht 0,7kg
• Abmessungen: 1000x40x8mm, zul. Abweichung Maße: 40µm, zul. Abweichung Geradheit: 60µm, Gewicht 2,5kg
• Abmessungen: 1500x40x8mm, zul. Abweichung Maße: 50µm, zul. Abweichung Geradheit: 85µm, Gewicht 3,7kg
• Abmessungen: 2000x50x10mm, zul. Abweichung Maße: 60µm, zul. Abweichung Geradheit: 110µm, Gewicht 7,9kg
• Abmessungen: 3000x50x10mm, zul. Abweichung Maße: 80µm, zul. Abweichung Geradheit: 160µm, Gewicht 11,9kg

Auf Anfrage haben Sie die Möglichkeit Sondermaßstäbe nach Zeichnung oder aus Aluminium oder Messing zu bestellen. Außerdem können auf Anfrage auch Sonderabmessungen, Sonderskalierungen oder eine Kalibrierung der Kontrollmaßstäbe bestellt werden.
