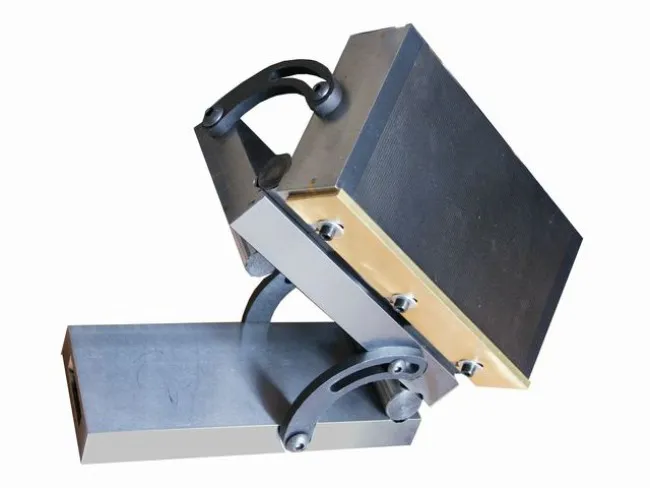

Magnetspannplatte 120x250mm vertikal+horizontal

Magnet Spannplatte 120x250mm vertikal+horizontal schwenkbar

Die vertikal und horizontal schwenkbare Magnetspannplatte mit 120x250mm Spannbereich ist eine massive Konstruktion mit hoher Parallelität. Die einzelnen Schwenkplatten können durch Lösen und Anziehen von 2 Sechskantschrauben in den Schwenkführungen schnell und einfach bewegt werden. Über einen Sechskant-Handhebel wird die Spannkraft/Magnetanziehungskraft mechanisch an-und abgeschaltet. An der unteren Platte befinden sich Spannnuten zur Befestigung der Vorrichtung. Die Kraft beträgt über 120 N pro cm² (12 kg f/cm²). An der Rückseite der schwenkbaren Magnetplatte befindet sich ein Anschlag der demontiert werden kann und so den Einbau in Maschinen und Vorrichtungen ermöglicht. Die Querpolteilung hat einen Abstand von 4mm und eine Breite von ca. 2mm, sie ermöglichen ein Spannen entsprechend großer Teile und Werkstücke die von 5 Seiten problemlos bearbeitet werden können. Das Gewicht der Magnetplatte beträgt ca. 35 kg, die Gesamtmaße sind 170x320x160mm (zusammengefahren und zusammengeschwenkt).
