Messeinsatz mit Kegelmessflächen für Bohrungsabstände

Messeinsatz mit Kegel- Messflächen zum Messen von Bohrungsabständen

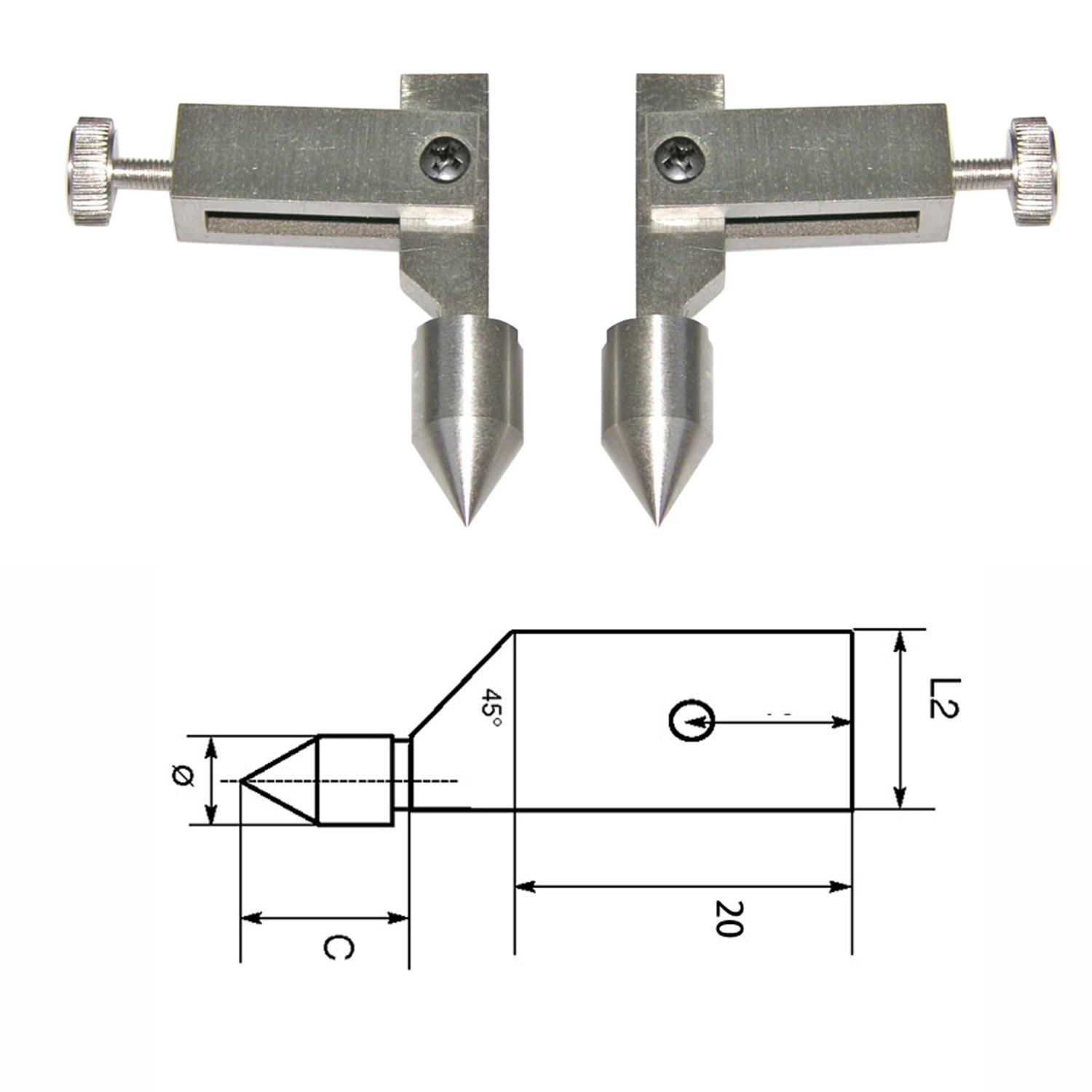

Das Messeinsatz Paar aus rostfreiem Stahl ist ausgestattet mit Kegel-Messflächen zur Messung von Bohrungsabständen. Die Messeinsätze können in 3 Größen bestellt werden. Geeignet sind diese Messeinsätze speziell für den Anbau an digitale Universal-Messschieber mit der Artikel-Nummer 240201-240204. Sie können die Messeinsätze oben und unten am Messschieber anbringen. Weitere Maße und Abmessungen erhalten Sie an schließend bzw. können der Detail-Skizze entnommen werden. Die Lieferung erfolgt paarweise.

• Kegel- Messsflächen für Bohrungsabstände: Ø 5mm, C=10mm, L2=8mm, L=35mm
• Kegel- Messsflächen für Bohrungsabstände: Ø 10mm, C=20mm, L2=8mm, L=44mm
• Kegel- Messsflächen für Bohrungsabstände: Ø 15mm, C=25mm, L2=12mm, L=48mm
