Messeinsatz mit Stift-Messflächen

Messeinsatz mit Stift-Messflächen für Nuten-Messung

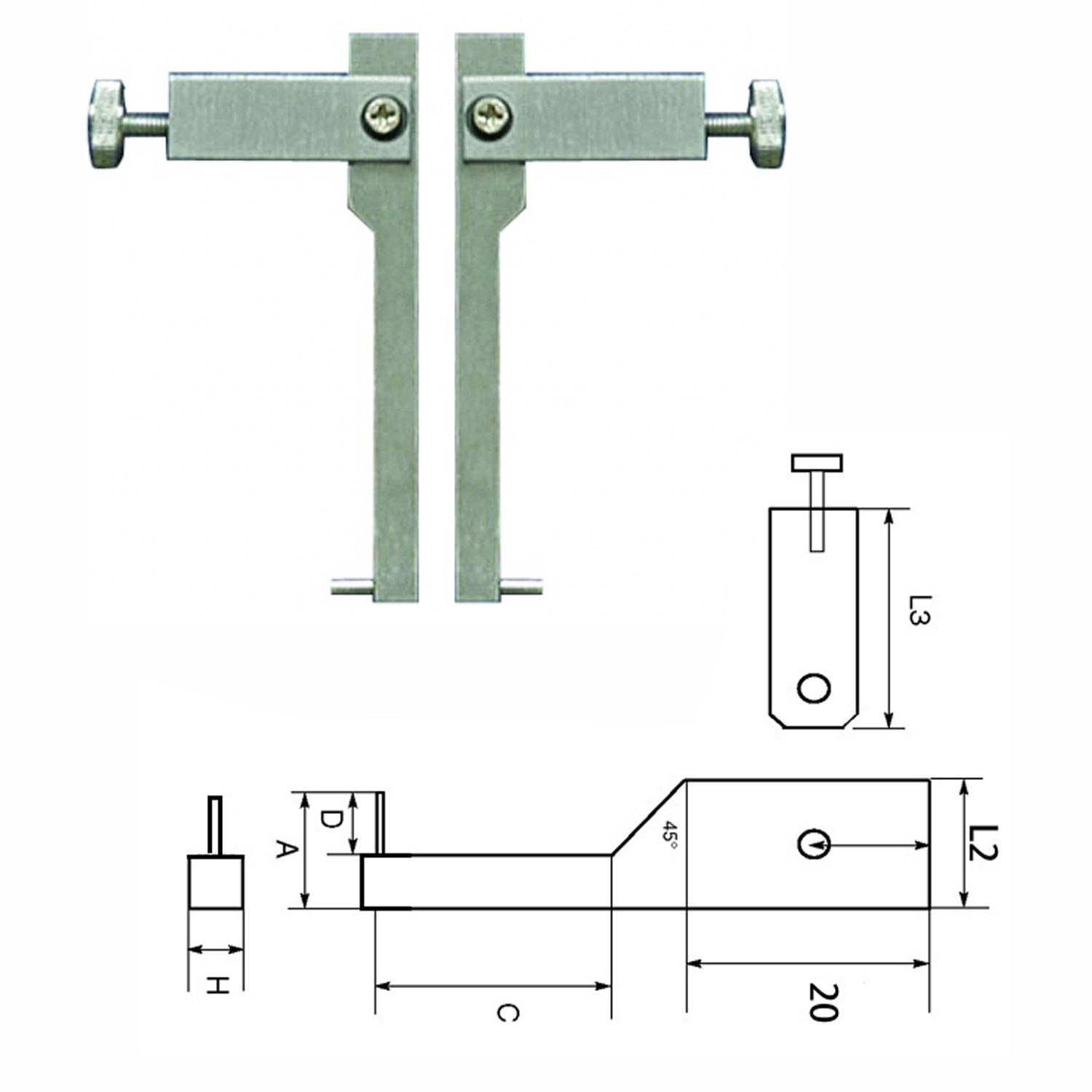

Das Messeinsatz Paar ausgestattet mit Stift-Messflächen zur Nuten-Messung ist aus rostfreiem Stahl. Die Messeinsätze stehen Ihnen in 3 Größen zur Verfügung. Die Messeinsätze eignen sich speziell für den Anbau an digitale Universal-Messschieber mit der Artikel-Nummer 240201-240204. Sie können das jedes Paar Messeinsätze oben wie unten am Messschieber anbringen. Weitere Maße und Abmessungen erhalten Sie anschließend bzw. können der Detail-Skizze entnommen werden.

• Stift- Messsflächen: Innen 10-x mm, Außen 6-x mm, A=5mm, Ø=1mm, C=20mm, D=2mm, L2=8mm, L=46mm
• Stift- Messsflächen: Innen 20-x mm, Außen 1-x mm, A=10mm, Ø=2mm, C=40mm, D=5mm, L2=8mm, L=65mm
• Stift- Messsflächen: Innen 44-x mm, Außen 0-x mm, A=22mm, Ø=2mm, C=80mm, D=10mm, L2=12mm, L=100mm
