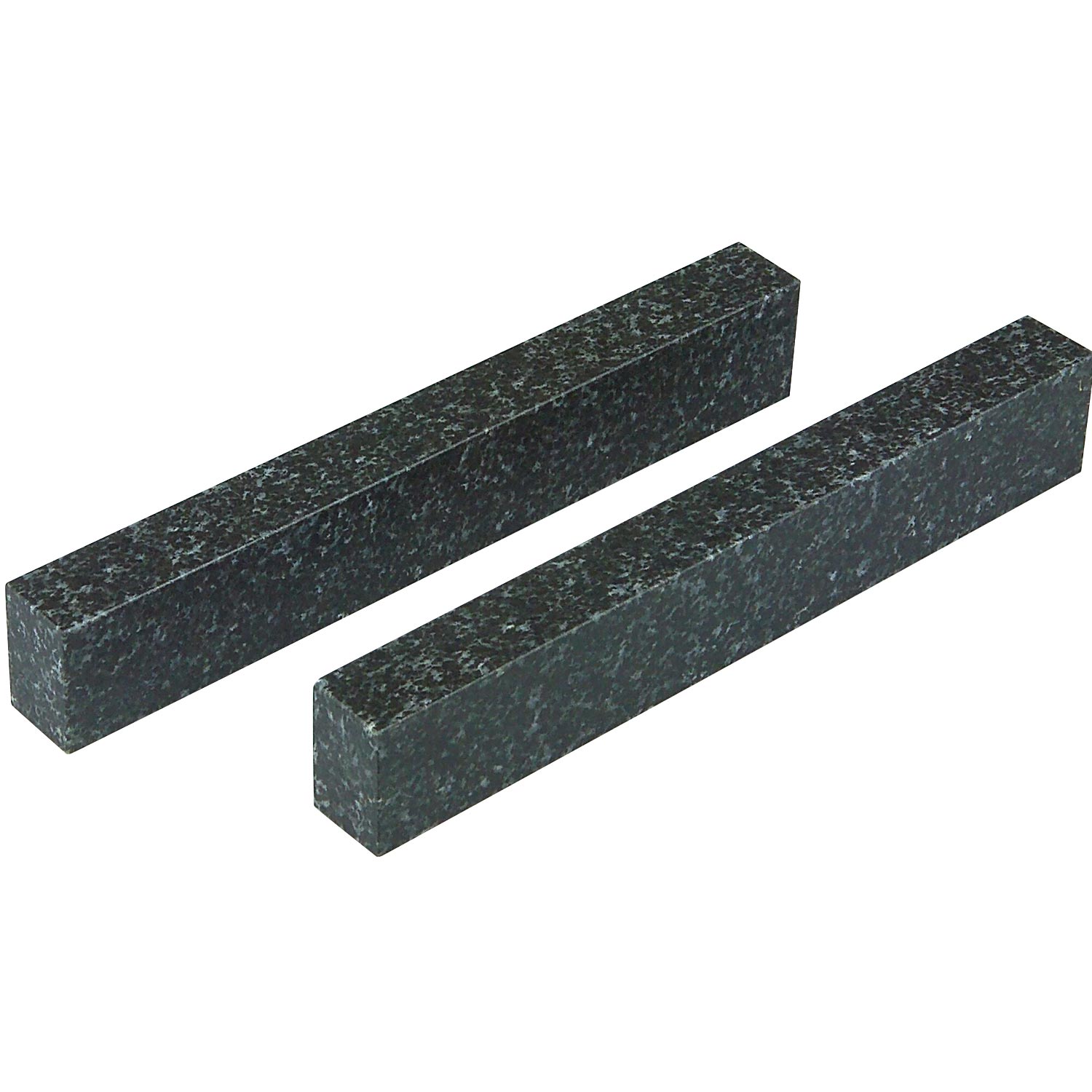

Parallelunterlagen Paar aus Granit Klasse 0

Parallelunterlagen Granit DIN 874/0

Die Parallelunterlagen Paare sind aus Granit gefertigt mit Messflächen die in Ebenheit, Parallelität und Geradheit der DIN 874 entsprechen. Die Kanten der Flächen sind gerade und abgeschrägt. Die Paare Parallelunterlagen dienen zur parallelen Aufnahme von Werkstücken auf Schraubstöcken und Maschinen. Die Unterlagen ermöglichen dass die Werkstücke schnell auf die erforderliche Arbeitshöhe gebracht werden können und so die Rüstzeiten verkürzt werden. Die Ebenheit und die Parallelität besteht zwischen den gegenüberliegenden Oberfläche der paarweisen Unterlagen. Die Lieferung erfolgt inklusive Prüfbericht.
Die paarweise lieferbaren Parallelanschläge Klasse 0, 2-seitig, in 4 Größen haben folgende Abmessungen: Länge x Höhe x Stärke.

• 160x25x16mm, Ebenheit/Parallelität +/- 3µm, Gewicht 0,5kg
• 250x40x25mm, Ebenheit/Parallelität +/- 4µm, Gewicht 1,6kg
• 400x63x40mm, Ebenheit/Parallelität +/- 8µm, Gewicht 6,5kg
• 630x100x63mm, Ebenheit/Parallelität +/- 12µm, Gewicht 24,7kg
