Was ist ein Planglas / Prüfglas für Flächen?
Ein Planglas oder Planplatte in der Messtechnik kann man sich als ein extrem genaues Lineal für Oberflächen vorstellen, nur das mit Licht gemessen wird statt mit Zahlen.
Zur Verwendung benötigt man monochromatisches Licht ( z.B. Natriumlicht). Das Planglas mach im Prinzip durch Reflexion Höhenunterschiede sichtbar.
Verwendung / Typische Anwendung:
- Ebenheitprüfung von Messplatten
- Ebenheitsprüfung von Endmaßen / Flächen
- Qualitätskontrolle in der Fertigung
- Kalibrierlabor
- Werkzeugbau / Feinmechanik
- Optische Industrie

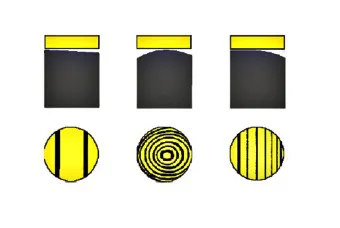

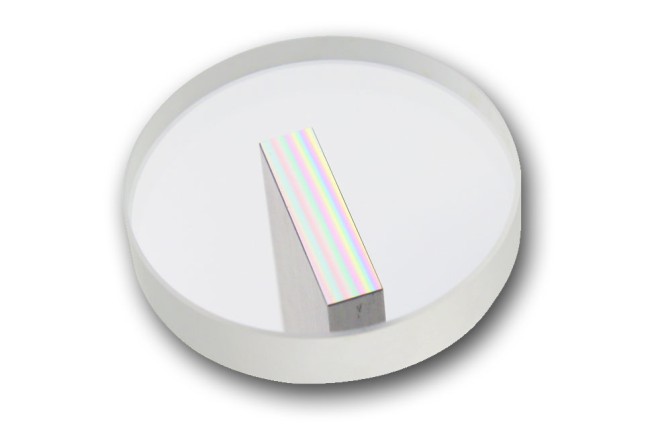

Warum ist das Planglas so genau? Plangläser sind so präzise da die Oberfläche fein geschliffen, gläppt und hochglanzpoliert werden. Prinzipiell kann man sagen, die Interferenzstreifen (entstehen durch die Beleuchtung des kleinen Luftspalts zwischen Werkstück und Planglas) zeigen an wie eben eine Fläche ist (Gerade Linien = Gerade Fläche / gebogene Linien = gebogene Fläche).
Technische Daten zu diesem Planglas:
- Ebenheit 0,1 µm
- Durchmesser 100 mm
- Dicke 25 mm
