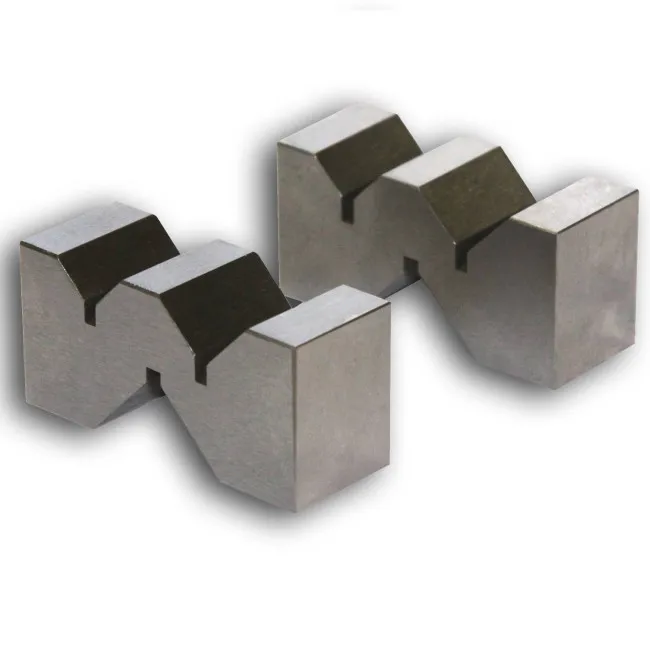

Prismen Paar mit 3 Einschnittwinkel je 90°

Prismen Paar Genauigkeit 0,02mm mit je 3x 90° Einschnittwinkel

Die Prismen Paare gefertigt aus gehärtetem Spezialstahl und haben je 3x 90° Einschnittwinkel. Die Dreifach Prismen Paare mit einer Genauigkeit von 0,002mm sind paarweise bearbeitet. Verwendung finden sie bei der Überprüfung runder Werkstücke. Nach Einlegen der runden Werkstücke in den 90° Prismen-Einschnitt können eventuelle Abweichungen mit einer Messuhr an verschiedenen Punkten überprüft werden. Die paarweise Bearbeitung der Prismen garantiert die Ebenheit der äußeren Auflageflächen zueinander. Die Prismen Paare bieten wir Ihnen in 4 Größen für Wellen Ø von 5-33mm bis 8-75mm an.

Die Abmessungen der einzelnen Prismen Paare entnehmen Sie der Übersicht, das oder die passenden Paare wählen  Sie dann bitte rechts oben aus.

• Abmessung ( L x W x H ) mm  50x19x24, für Wellen Ø 5-33mm, Gewicht 0,3kg
• Abmessung ( L x W x H ) mm  75x24x35, für Wellen Ø 6-45mm, Gewicht 0,4kg
• Abmessung ( L x W x H ) mm  100x33x52, für Wellen Ø 8-60mm, Gewicht 0,6kg
• Abmessung ( L x W x H ) mm  125x44x69, für Wellen Ø 8-75mm, Gewicht 0,7kg
