Prismen Paar ohne Spannbügel

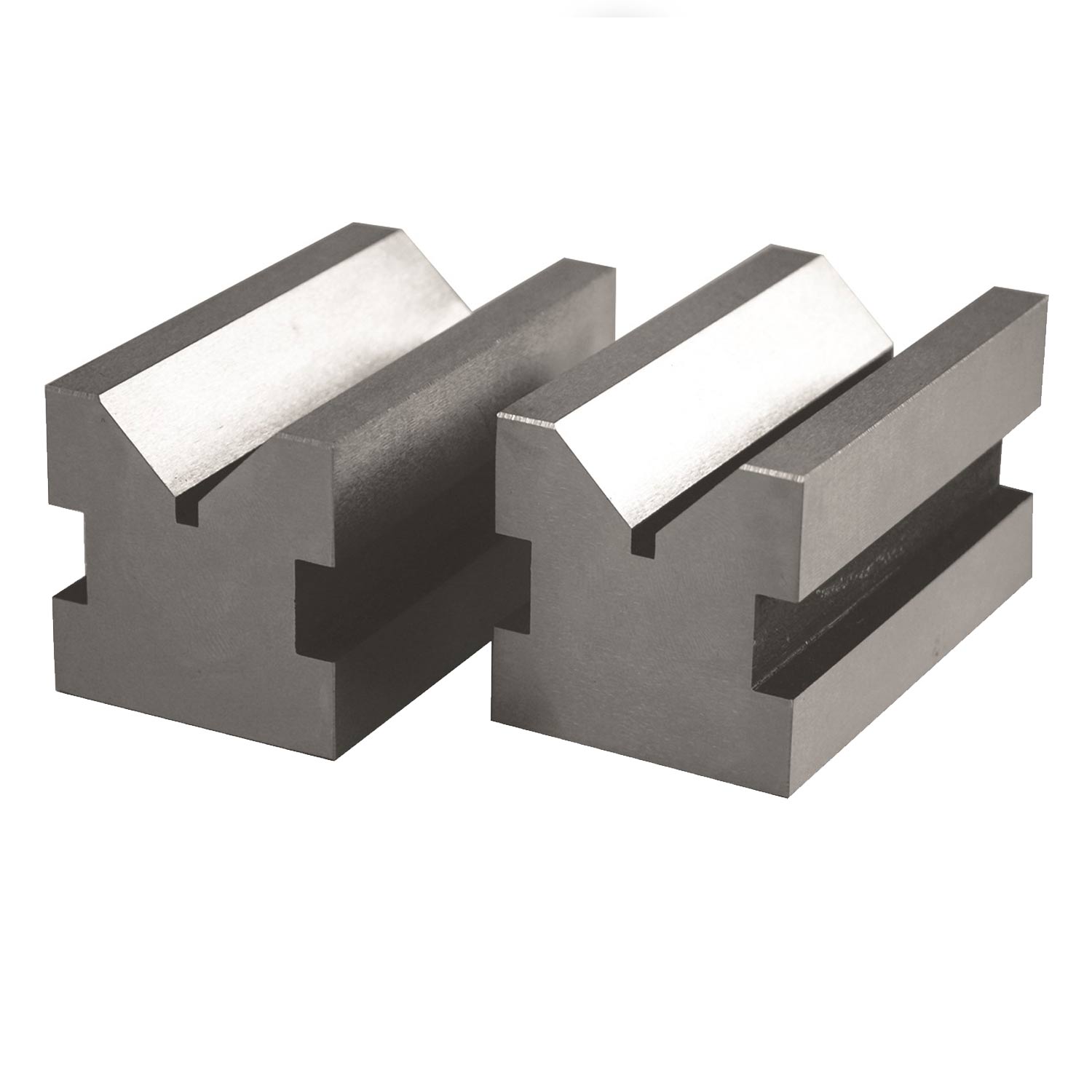

Prismen Paar DIN 876/0 ohne Spannbügel, 90° Einschnittwinkel

Die Prismen Paare DIN 876/0 (0,008mm) mit 90° Einschnittwinkel sind ohne Spannbügel. Sie bestehen aus gehärtetem Spezialstahl und sind paarweise bearbeitet. Die Prismen dienen zur Überprüfung runder Werkstücke. Nach dem Einlegen in den 90° Einschnittwinkel können diese dann mittels einer Messuhr an verschiedenen Punkten auf eventuelle Abweichungen überprüft werden. Die paarweise Bearbeitung der Prismen garantiert die Ebenheit der äußeren Auflageflächen zueinander. Die Prismen Paare sind in 3 Größen für Wellen Ø von 5-40mm bis 8-55 lieferbar.
Die einzelnen Abmessungen der Prismen Paare sind anschließend aufgeführt.

• Abmessung ( L x W x H ) mm  75x40x40, für Wellen Ø 5-40mm, Gewicht 1,6kg
• Abmessung ( L x W x H ) mm  100x45x45, für Wellen Ø 6-45mm, Gewicht 2,8kg
• Abmessung ( L x W x H ) mm  150x55x55, für Wellen Ø 8-55mm, Gewicht 6,0kg
