Rundlaufprüfgerät 400mm Messbereich, Aufnahme 8mm
Das Rundlaufprüfgerät verwendet man zum Prüfen von Außen-, Innen- und Planflächen an Rotationsteilen sowie zur Vergleichsprüfung von Parallelität und Durchmesser.

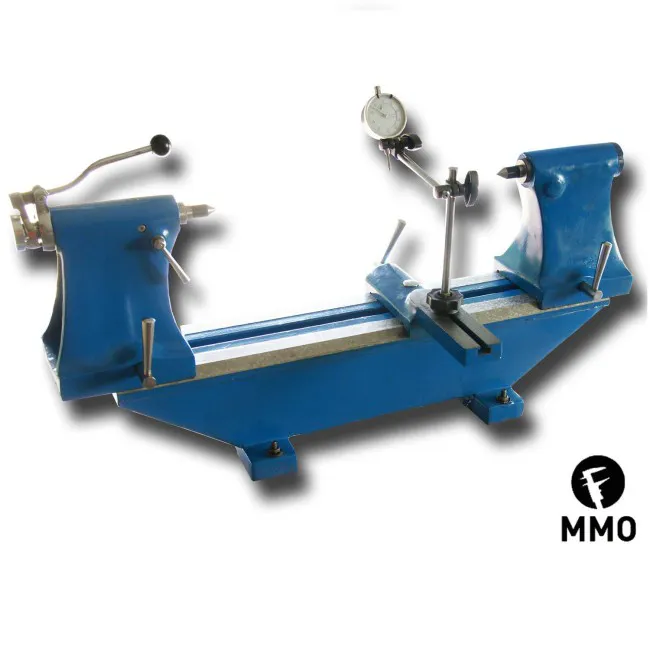

Der Einsatz dieses Gerätes ist vorwiegend in der Fertigung zum Messen von Wellen auf Rundlaufgenauigkeit. Das Gestell und beide Reitstöcke bestehen aus Guss. Die verschiebbaren Reitstöcke sind mittels Handhebel arretierbar. Ein Reitstock ist mit fester Pinole und einer mit federnder Spitze und einem Hub von 12mm ausgestattet. Die Pinolen und Körnerspitzen bestehen aus gehärtetem Stahl und sind feinst geschliffen. Das Gestell hat 4 Füße mit Bohrung zur Befestigung. Zur Ausstattung des Rundlaufmessgerätes zählen außerdem ein Messstativ mit Messuhr. Das Messstativ ist horizontal verschiebbar und verfügt über ein stabiles Gestänge mit Querarm. Dieser Querarm ist in der Höhe und nach allen Seiten verstellbar.
Die Messuhr hat einen Messbereich von 1mm und eine Auflösung von 0,001mm.
Weitere Details zum Rundlaufprüfgerät :
- Messbereich 400mm
- Säule 12x176mm
- Querarm 10x150mm
- Aufnahme 8mm
- Gesamtlänge 720mm
- Grundplatte LxB 140x70mm
- Breite T-Nut 17mm
- Höhe der Spitzen 176mm
- Gewicht 60kg
