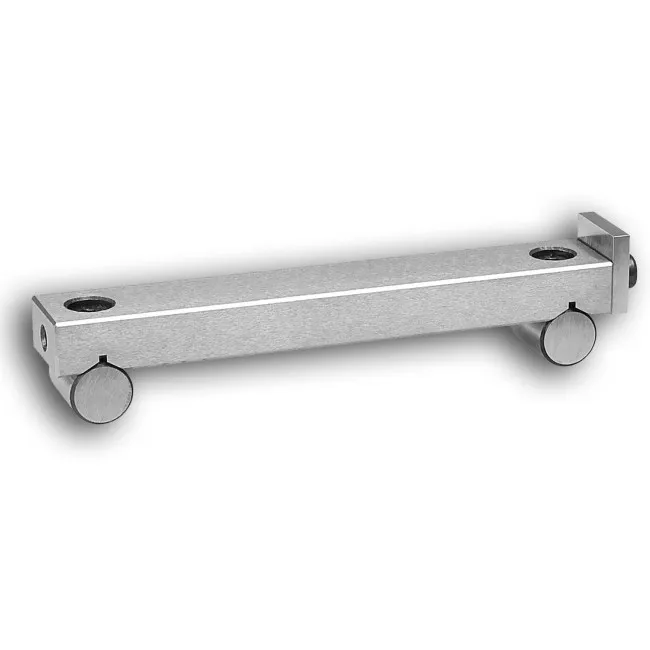

Sinuslineal 150x25mm mit 2 Rollen

Sinus-Winkel-Einstellgerät 150x25mm

Das Sinuslineal 150x25mm (Länge x Breite) auf 2 Rollen montiert ist zusammen mit Endmaßen zum Aufbau einer Winkelbezugsebene geeignet. Dabei werden die Endmaße unter einer der beiden Rollen platziert. Mit diesem Lehrwerkzeug ist es möglich Winkel bis auf 3 Bogensekunden genau zu bestimmen, in einem Winkel von 0° bis 60° im Bezug zur Auflagefläche/Messplatte. Der Mittenabstand des Sinuslineals beträgt 127mm +/-0,004mm.
Das Sinuslineal, aus hochwertigem Qualitätsstahl gefertigt, ist ein Prüf-und Fertigungsmittel zur genauen Überprüfung und Einstellung von Winkeln mit Hilfe von Endmaßen nach dem Sinus-Prinzip. Die Geradheit und die Parallelität des Sinuslineals beträgt 5µm.
