Taststücke für Messschieberschenkel zum erweiterten Messen

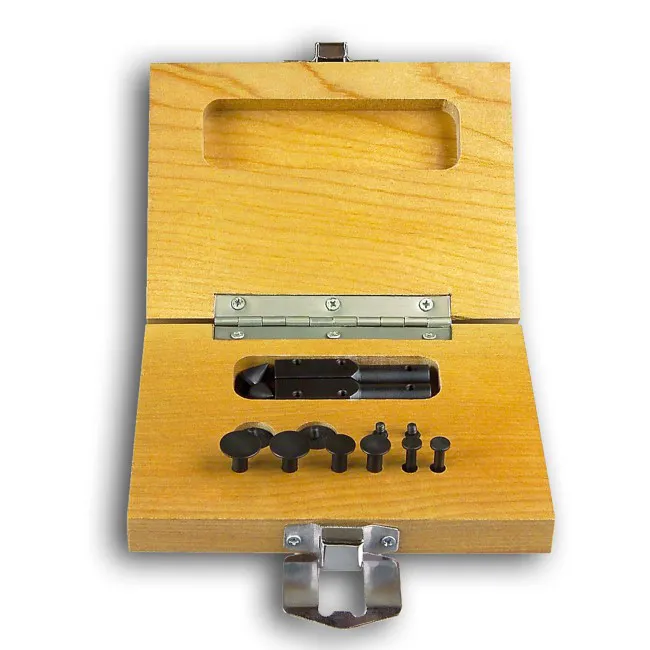

Taststücke für Messschieber bestehend aus Taststückhaltern und Taststücken

Der Tastersatz dient zur Anbringung von verschiedenen Taststücken an den Schenkeln der Messschieber zur Erweiterung der Messmöglichkeiten von normalen Messschiebern. Durch Aufschieben von Taststückhalter auf die Schenkel der Messschieber können an diese verschiedene Taststücke aufgeschraubt werden. Dadurch können Messungen vorgenommen werden die sonst mit herkömmlichen Messschiebern nicht möglich wären. So können z. B. Innennuten und Zentrumsabstände gemessen werden. Die Schenkeldicke der Messschieber darf maximal 3,2mm betragen.
Nachfolgend sind die einzelnen Taststückhalter und Taststücke des Satzes aufgeführt.

• Taststückhalter rechts und links
• 1 Paar Scheiben Taststücke Ø 6mm für Innenmessung
• 1 Paar Scheiben Taststücke Ø 10mm für Innenmessung
• 1 Paar Scheiben Taststücke Ø 12,5mm für Innenmessung
• 1 Paar Kegel Taststücke Ø 9mm, 60° Messen des Zentrumabstands zweier gleicher Bohrungen
• 1 Paar Kegel Taststücke Ø 12,5mm, 60° Messen des Zentrumabstands zweier gleicher Bohrungen
• 1 Paar zylindrische Taststücke Ø 1,5 x 9mm zur Messung von Innennuten > 45mm bei Anbringung parallel zur Messschiene
• Anbringung rechtwinklig zur Messschiene Taststück > 8,5mm, Taststückhalter > 11,5mm
