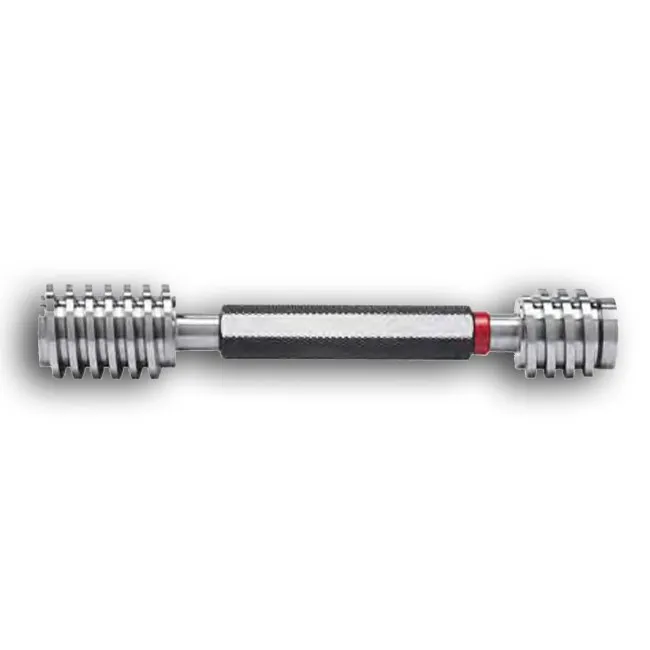

Gewindelehrdorn Trapez-Gewinde Tr 8-Tr 32

Gewindelehrdorn für metrische Trapezgewinde

Der Gewindelehrdorn eignet sich zur Überprüfung metrischer Trapezgewinde nach DIN 103 (Flankenwinkel 30°). Die Gewindelehre mit einer Toleranz von 7H ist in den Größen Tr 8-Tr 32 erhältlich. Bei Trapezgewinden hat das Profil die Form eines gleichschenkligen Trapezes, dickere Gewindegänge als Gewindegänge mit dreieckigem Profil und außerdem auch ein größeres Steigungsmaß. Der Gewindelehrdorn mit Trapezgewinde wird zur Überprüfung von Flanschenmuttern mit Trapezgewinde eingesetzt. Trapezgewinde wird als Antriebsart in Fräs-und Drehmaschinen, automatischen Hub Pressen und Hub Maschinen in der Lebensmittelindustrie verwendet.
Messmittelonline stellt Ihnen den Gewindelehrdorn in 14 Größen von Tr 8-Tr 32 zur Auswahl.

• Gewinde Tr 8, Steigung 1,5
• Gewinde Tr 10, Steigung 2
• Gewinde Tr 11, Steigung 2
• Gewinde Tr 12, Steigung 3
• Gewinde Tr 14, Steigung 3
• Gewinde Tr 16, Steigung 4
• Gewinde Tr 18, Steigung 4
• Gewinde Tr 20, Steigung 4
• Gewinde Tr 22, Steigung 5
• Gewinde Tr 24, Steigung 5
• Gewinde Tr 26, Steigung 5
• Gewinde Tr 28, Steigung 5
• Gewinde Tr 30, Steigung 6
• Gewinde Tr 32, Steigung 6
