Ausschusslehrring Trapezgewinde Tr 8-Tr 32 mit Toleranz 7e

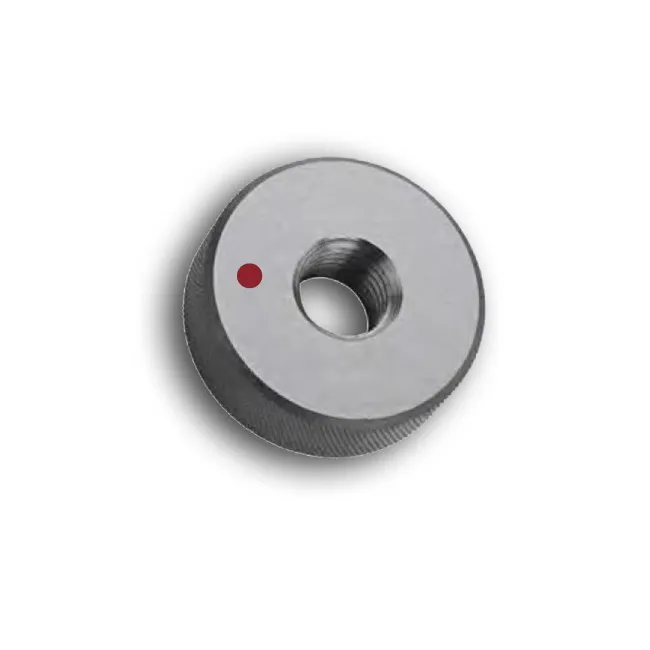

Gewinde Ausschusslehrring für metrische Trapez Außengewinde

Der Gewinde Ausschusslehrring dient der Überprüfung metrischer Trapez Gewindebolzen, Trapezschrauben oder Trapez Gewindestangen. Der Ausschusslehrring ist nach DIN 103 und mit einer Toleranz 7e gefertigt. Die Gewindelehre steht Ihnen in den Größen Tr 8-Tr zur Auswahl. Ein Trapezgewinde hat eine Profilform eines gleichschenkligen Trapezes, mit dickeren Gewindegängen als Gewindegänge mit dreieckigem Profil. Das Steigungsmaß ist außerdem auch größer als bei anderen Gewinden. Trapezgewinde sind als Antriebsart in Fräs-und Drehmaschinen, automatischen Hub Pressen und Hub Maschinen in der Lebensmittelindustrie vorhanden. Wie auch bei anderen Gewindearten darf der Trapez Gewindeausschusslehrring an dem Trapez Außengewinde nur anschnäbeln, also maximal 2 Umdrehungen auf das Bolzengewinde drehen lassen
Der Ausschuss Lehrring ist in folgenden 14 Größen (Tr 8-Tr 32) lieferbar.

Gewinde Tr 8, Steigung 1,5
Gewinde Tr 10, Steigung 2
Gewinde Tr 11, Steigung 2
Gewinde Tr 12, Steigung 3
Gewinde Tr 14, Steigung 3
Gewinde Tr 16, Steigung 4
Gewinde Tr 18, Steigung 4
Gewinde Tr 20, Steigung 4
Gewinde Tr 22, Steigung 5
Gewinde Tr 24, Steigung 5
Gewinde Tr 26, Steigung 5
Gewinde Tr 28, Steigung 5
Gewinde Tr 30, Steigung 6
Gewinde Tr 32, Steigung 6
