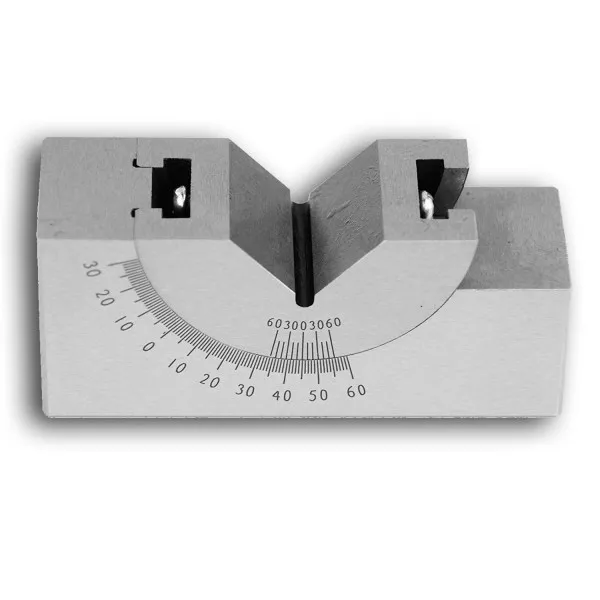

Winkelprisma mit verstellbarem Winkel -30° - +60°

verstellbares Winkelprisma, gehärteter Stahl entspannt und feingeschliffen

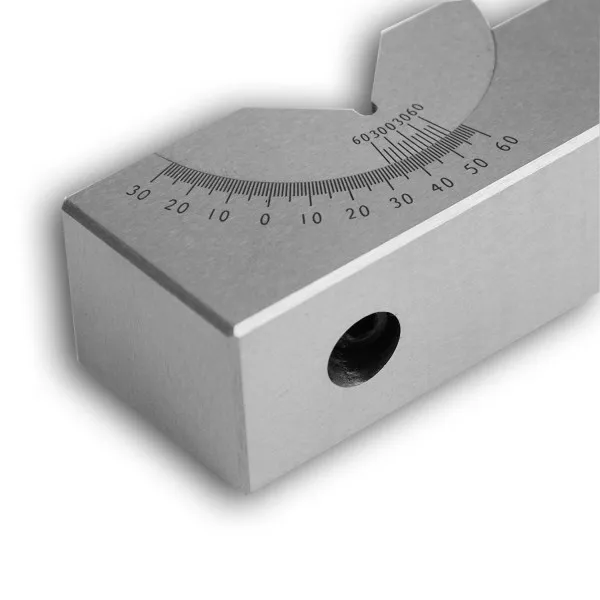

Das Winkelprisma aus gehärtetem Stahl 58-64 HRC, entspannt und feingeschliffen, eignet sich für Winkelmessungen und zur Metallbearbeitung. Der gewünschte Winkel lässt sich stufenlos und präzise einstellen. Den erhaltenen Winkel können Sie dann mittels Feststellschraube arretieren. Die Feststellschraube befindet sich an der Unterseite des Winkelprisma. Die Ablesung und Einstellung des Winkels erfolgt über einen Nonius. Außerdem kann das Winkelprisma mit prismatischem 90° Einschnitt als Unterlage im Schraubstock verwendet werden um Werkstücke in unterschiedlichen Arbeitswinkeln bearbeiten zu können. Die Ebenheitstoleranz des verstellbaren Winkelprisma beträgt 0,01mm.
Messmittelonline stellt Ihnen das Spannprisma in 3 Größen zur Auswahl.

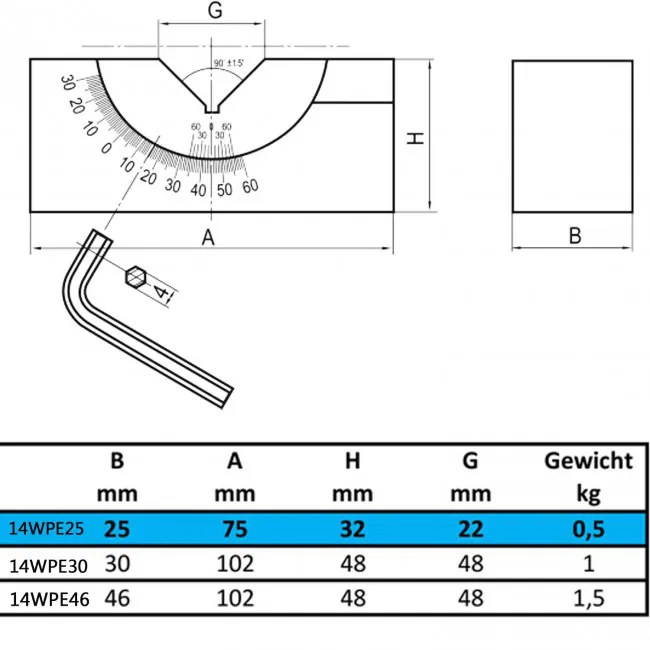

Folgende Größen sind lieferbar:

• Breite=25mm, Länge=75mm, Höhe=33mm, für Ø 28mm
• Breite=30mm, Länge=102mm, Höhe=46mm, für Ø 40mm
• Breite=46mm, Länge=102mm, Höhe=48mm, für Ø 48mm
