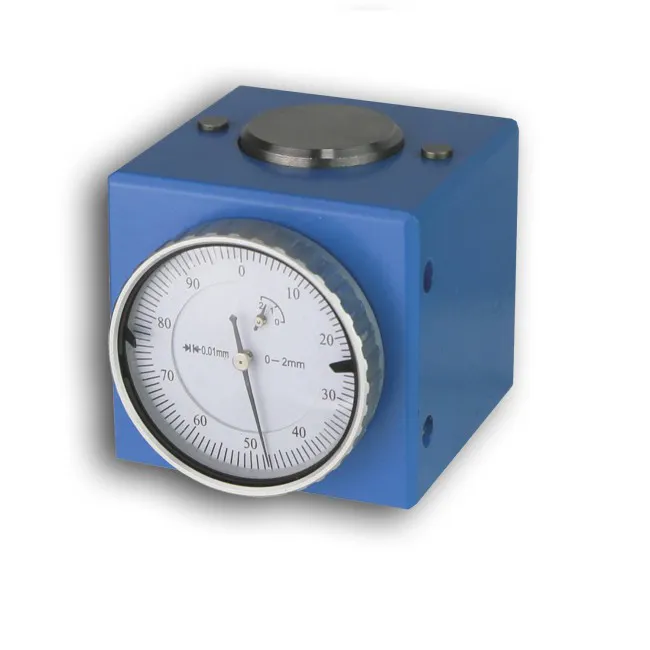

Z Achsen Einstellgerät mit analoger Messuhr und Dauermagnet

Z-Achsen-Einstellgerät mit analoger Messuhr 0,01mm Ablesung, Dauermagnet

Das Z-Achsen- Einstellgerät mit 0-2mm Messbereich dient der Bestimmung des Referenzpunktes der Maschinenspindel in axialer Richtung (Z-Achse). Mit diesem Gerät wird die präzise Lagebestimmung von Werkstückflächen oder Werkzeuglängen in Z-Richtung auf Fräs-oder Drehmaschinen ermittelt. Die analoge Messuhr hat einen Durchmesser von 40mm und eine Ablesung von 2x 0,01mm. Die Tastfläche ist beweglich und gehärtet und hat einen Durchmesser von 26,6mm. Die Abmessungen des Einstellgerätes betragen 61x54x52mm, das Gewicht 0,65kg. Ein Dauermagnet ermöglicht die Befestigung auf den Maschinen.
Hinweis zur Voreinstellung: Die Voreinstellung dient dazu die Messuhr so einzustellen dass sie bei einem Abstand von 50mm zwischen Messfläche und Unterkante des Gerätes genau "0" anzeigt. Zur Hilfe verwenden Sie bitte Parallelblöcke.
