Anbaumessschieber bis 2000mm an waagerechten und senkrechten Achsen in Werkzeugmaschinen

Anbaumessschieber werden vorrangig in Maschinen oder Vorrichtungen verwendet, insbesondere bei Drehmaschinen und Fräsmaschinen zum Messen von Verfahrwegen. So werden Anbaumessschieber bis 2000mm überwiegend an waagerechten und senkrechten Achsen in Werkzeugmaschinen montiert. Sie werden senkrecht oder waagerecht je nach auszustattender Achse verbaut.

Unterschied zum "normalen" Messschieber

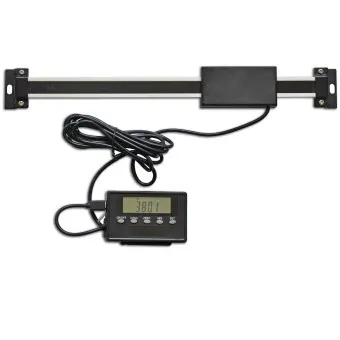

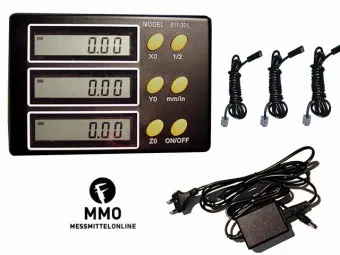

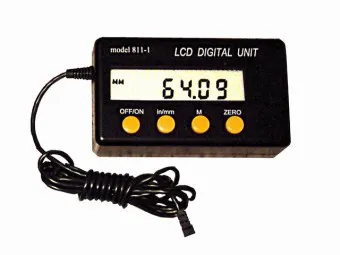

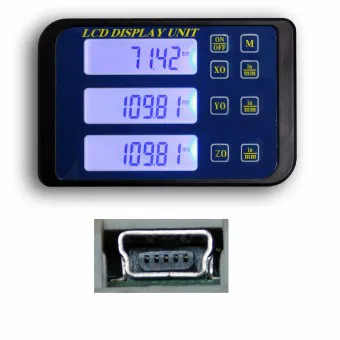

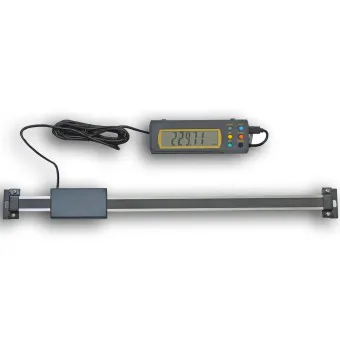

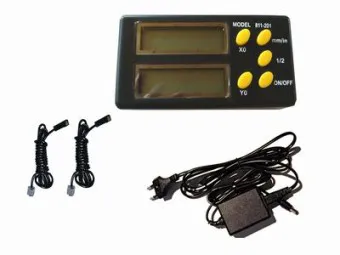

Der Vorteil der Anbaumessschieber ist, sie verfügen nicht über Messschnäbel oder Taster zum Abnehmen eines bestimmten Maß sondern werden fest in die Maschine montiert. Nur das Modul welches Bohrungen an seiner Rückseite besitzt verfährt auf der Messschieberleiste. Das Modul wird mit dem Schlitten der Maschine verschraubt. So kann man sehr präzise mit einer Messgenauigkeit von ca. 0,02mm auf 150mm bestimmen wie groß der Verfahrweg des Schlittens ist. Da die Messschieber oder Anbaumessschieber oft in der Maschine verwinkelt verbaut werden kann man diese auf Grund des vorhandenen Datenausgang auch mit unseren Positionsanzeigen für Einbaumessschieber kombinieren. Durch die Benutzung des Datenausgang ist es möglich, ein PC bzw. Interface anzuschließen, um eine Integration mehrerer Anzeigen zu ermöglichen. So bietet dieser Sondermessschieber ein breites Einsatzspektrum. Anbaumessleisten auf kapazitiver Basis stehen in einem guten Preis/Leistungsverhältnis. Es geht noch genauer.
Wer es ganz genau haben möchte sollte unseren Glasmaßstab als Weg-Messsystem mit den komplexen und funktionsreichen Positionsanzeigen verwenden. Glasmessleisten haben mit Ihren Positionsanzeigen weit aus mehr Funktionen und eine höhere Messgenauigkeit / Schutzklasse.
